Термовакуумный выключатель клапана рециркуляции ваз 21213

Электровентилятор охлаждения двигателя с кожухом на ВАЗ Нива

Уважаемые покупатели, во избежание ошибок при отправке э лектровентилятора в сборе с кожухом ВАЗ 21214 НИВА , в строке «Комментарий» указывайте инжекторный или карбюраторный двигатель, модель вашего автомобиля, год выпуска.

На инжекторном автомобиле НИВА 4х4 при недостаточно интенсивном воздушном потоке охлаждение радиатора производится электровентилятором 21214-1300024 . Он установлен перед радиатором двигателя и включается по сигналу электронного блока управления двигателем.

Главный радиатор автомобиля NIVA 4х4 представляет собой сотовый теплообменник, работающий по принципу «охлаждающая жидкость — воздух». Главная его цель — отдать лишнее тепло мотора в окружающую среду. Снабжен электрическим двумя вентиляторами, установленные в специальном диффузоре на поверхности теплообмена радиатора, и датчиком температуры. Последний сигнализирует о повышении температуры в сотах теплообменника, в результате чего блок управления включает вентилятор. Чаще всего такая ситуация возникает при движении в пробках или повышенных нагрузках на малой скорости движения.

На инжекторных автомобилях ВАЗ 2121, ВАЗ 21213-21214 i вентиляторы системы охлаждения 21214-1300024-43 «Валее 95» приводятся электродвигателями постоянного тока с возбуждением от постоянных магнитов. Управляет работой вентиляторов контроллер системы управления двигателем, на который поступает сигнал от ДТОЖ (датчика температуры охлаждающей жидкости). Электродвигатели вентиляторов системы охлаждения двигателя не нуждаются в обслуживании. В случае выхода из строя замените вентилятор системы охлаждения двигателя новым.

1 – расширительный бачок; 2 – пробка расширительного бачка; 3 – труба отвода жидкости от радиатора отопителя; 4 – шланг отвода жидкости от радиатора отопителя; 5 – кран отопителя; 6 – радиатор отопителя; 7 – шланг подвода жидкости к радиатору отопителя; 8 – шланг подвода жидкости к блоку подогрева карбюратора; 9 – шланг отвода жидкости от блока подогрева карбюратора; 10 – термовакуумный выключатель клапана рециркуляции; 11 – перепускной (байпасный) шланг термостата; 12 – крышка насоса охлаждающей жидкости; 13 – крыльчатка вентилятора; 14 – датчик температуры охлаждающей жидкости для комбинации приборов; 15 – подводящий шланг радиатора; 16 – радиатор; 17 – пробка радиатора; 18 – сливная пробка радиатора; 19 – кожух вентилятора; 20 – отводящий шланг радиатора; 21 – ремень привода насоса охлаждающей жидкости; 22 – корпус насоса охлаждающей жидкости; 23 – шланг подачи охлаждающей жидкости в насос; 24 – термостат; 25 – шланг подвода охлаждающей жидкости к дроссельному узлу; 26 – шланг отвода охлаждающей жидкости от дроссельного узла; 27 – датчик температуры охлаждающей жидкости для системы впрыска; 28 – крыльчатка электровентилятора; 29 – электродвигатель; 30 – кожух электровентиляторов.

Система охлаждения двигателя ВАЗ 21214— жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

Технические характеристики Электровентиляторов системы охлаждения двигателя с кожухом 21214-1300024-43 :

— Потребляемое напряжение: 12В;

— Потребляемый ток: 18А;

— Количество электровентиляторов — 2 шт.;

— Ø крыльчатки: 285 мм;

— Обороты: 2 700 об/мин;

— Тип вращения: осевое.

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Впускной клапан нормально открыт (зазор между ним и резиновой прокладкой 0,5–1,1 мм) – при этом система сообщается с расширительным бачком. При нагревании двигателя жидкость, расширяясь, вытесняется в бачок, при остывании – возвращается обратно. Впускной клапан закрывается при резком повышении давления в системе (закипание жидкости), при этом выпускной клапан также закрыт. Он открывается, когда давление в системе достигнет приблизительно 0,5 кгс/см2 , что повышает температуру кипения жидкости и сокращает ее потери. Тепловой режим работы двигателя поддерживается термостатом и вентилятором радиатора. На двигателе, оснащенном системой впрыска, два электровентилятора установлены перед радиатором и включаются по команде электронного блока управления двигателем.

На карбюраторном двигателе вентилятор – с механическим приводом, установлен на шкиве насоса охлаждающей жидкости.

Насос охлаждающей жидкости ВАЗ 21213 — лопастной, центробежного типа, приводится от шкива коленчатого вала клиновым ремнем. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с пожизненным запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессована ступица шкива, на задний – пластмассовая крыльчатка. Для правильного положения ручья шкива насоса расстояние от привалочной поверхности крышки насоса до наружного торца ступицы должно быть 84,4±0,1 мм. При установке крышки с прокладкой проверяют и зазор 0,9–1,3 мм между лопастями крыльчатки и корпусом насоса. Для этого можно воспользоваться валиками из пластилина: их накладывают на равноудаленные лопасти крыльчатки, устанавливают крышку, затягивают гайки ее крепления, затем снимают крышку и измеряют оставшуюся толщину пластилина – она равна зазору.

Не допускается ощутимый рукой осевой и радиальный люфт в подшипнике насоса. При выходе из строя подшипника или самоподжимного сальника насоса рекомендуется заменять крышку насоса в сборе с валиком и крыльчаткой.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора (на двигателе 21213) или дроссельного узла (на двигателе 21214). При температуре 78–85°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 90°С основной клапан полностью открывается, а байпасный – закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 6,0 мм.

Оценить исправность термостата можно по нагреву нижнего патрубка радиатора: он должен быть холодным, пока температура жидкости (по указателю) не достигнет 80–85°С, и горячим, когда она поднимется до 85–90°С. Термостат неремонтопригоден. При неисправности, потере герметичности, деформации патрубков его заменяют.

Читать еще:  Пуэ время срабатывания автоматического выключателя

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. В нижней части левого бачка находится пробка для слива охлаждающей жидкости.

Для лучшего обдува радиатора предназначены кожухи, направляющие потоки воздуха от вентиляторов. На двигателе 21214 электровентиляторы вращаются в кожухе перед радиатором.

На двигателе 21213 основной кожух вентилятора состоит из двух половин (нижней и верхней), нижняя половина имеет резиновый уплотнитель со стороны радиатора. Перед радиатором установлен дополнительный направляющий кожух.

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости (на 3–5 см выше метки «MIN» на холодном двигателе).

В выпускном патрубке двигателя 21214 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Рубашка охлаждения двигателя — система каналов в блоке и головке цилиндров, позволяющих отводить тепло от горячих стенок гильз и камер сгорания.

Конструкция электродвигателя не предполагает ремонтопригодность. Электродвигатель имеет ресурс более 5 000 часов, что эквивалентно примерно 8 годам средней эксплуатации. Искрогасящие дросселя нужны для того, чтобы «погасить» искру, возникающую в момент разрыва контакта щеток с коллектором из-за которой быстро изнашиваются (выгорают) щетки и коллектор.

Вентилятор охлаждения 21214-1300024-43 «Валее 95» полностью соответствуют требованиям нормативам заводов-изготовителей:

Продукция сертифицирована по международной системе менеджмента качества ISO 9001 TUV и имеет сертификаты соответствия ГОСТ-Р.

Другие артикулы товара и его аналогов в каталогах: 21214130002443 .

ВАЗ 2121, ВАЗ 21213-21214i

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить мотор радиатора ВАЗ-21214 в сб. с кожухом на инжекторном автомобиле семейства НИВА 4х4.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Для чего нужна система рециркуляции отработавших газов в Ниве Шевроле

На всех современных автомобилях, в том числе и на Ниве Шевроле устанавливается система рециркуляции отработавших газов, она играет важную роль, в том насколько правильно будет функционировать ваш автомобиль. Эту систему еще называют ERG, она помогает снижать уровень оксидов азота в отработавших газах, за счет того что во впускной коллектор какая-то часть газов возвращается обратно. Давайте более подробно разберем принцип ее работы.

Работа системы

На первый взгляд может показать то, что это сложный процесс, но если разобраться в системе рециркуляции, то все довольно просто. Во время работы автомобиля в камере сгорания происходит сгорание топлива, образуя оксид азота, который является очень токсичным, и если он будет сразу попадать в окружающую среду, это негативно скажется на экологии, и чтобы этого избежать предусмотрена данная система, которая возвращает оксид азота обратно во впускной клапан.

Специальный клапан отвечает за то, когда подаются отработанные газы, и открывается тогда когда, это необходимо, а когда газов поступило достаточно в коллектор, он закрывается. Затем топливо вместе с этими газами попадают в камеру сгорания, где происходит их сжигание.

Как видно из описания, работает система довольно просто и постоянно, поэтому думать о том, что произойдет при ее отсутствии не стоит. На что следует обратить внимание так это, на то какие преимущества она дает, и насколько она важна в современных автомобилях.

Преимущества

В первую очередь за счет данной системы происходит понижение токсичности выхлопов, так как большее количество токсинов сделало бы автомобиль не пригодным к использованию. А за счет данного механизма токсичные газы не попадают в окружающую среду. Так же происходит небольшая экономия топлива за счет того что отработанные газы возвращаются и занимают какую-то часть в камере сгорания. Еще одним плюсом является то, что механизм EGR помогает бороться с таким явлением как детонация, благодаря снижению кислорода в топливе.

Первые варианты

Данная система появилась в 1972 году, и оказалась провальной, так как клапан всегда был открытым, и отработанные газы постоянно поступали во впускной коллектор, что на пример при прогреве двигателя было нежелательным, так как двигатель прогревался очень долго. Так же это отрицательно влияло на контроль подачи газов, и соответственно когда нужно было подать газу, поступал газ, который снижал мощность. Поэтому данный механизм изначально был провальным. Но в этом же году компания Форд представила свою независимую систему, которая была усовершенствована. Но, несмотря на небольшие недостатки, она просуществовало довольно долгое время. На автомобилях старого образца, в том числе и на старых Нивах используется устаревший механизм рециркуляции.

Современная версия

В современных автомобилях, данный механизм усовершенствован, и когда он используется, то потери мощности двигателя не происходит. В некоторых моделях уже давно не используется отдельный клапан, который перераспределяет газы, так как имеющиеся там компьютер сам контролирует этот процесс, что помогло избавиться от лишних деталей и упростить тем самым весь процесс.

В Российских условиях EGR при плохом качестве топлива быстро выходит из строя, и отремонтировать ее можно только на специальных СТО, процедура эта довольно затратная, поэтому многие автовладельцы глушат клапан рециркуляции, вырезая тонкую жестяную прокладку, и подкладывают ее под клапан, тем самым блокируют движение заслонки. Они считают, что данный механизм только вредит автомобилю и, заглушив ее автомобиль, начинает лучше работать, и срок службы двигателя увеличивается.

Читать еще:  Выключатель зажигания для бензопилы хускварна

Виды поломок

Самая распространённая поломка, это засорение и избежать этого никак нельзя, так как это происходит в процессе работы двигателя. Если посмотреть на рекомендации в документации системы, то можно увидеть что ее нужно через определённое количество километром обслуживать или менять. При длительном использовании автомобиля происходит разгерметизация клапана, что приводит к неравномерному поступлению воздуха и соответственно появляются такие проблемы как:

  • Повышение расхода топлива
  • Появляется обратный эффект, происходит большее обогащение кислородом

Это все негативно сказывается на работе двигателя

Ремонт

Если появились проблемы, то необходимо обратится к специалисту, который проведет диагностику и заменит необходимые детали новыми или отремонтирует старые. Рекомендуется проводить проверку каждые 50.000 километров. Если нет желания отдавать деньги за ремонт или замену, есть выход, но его можно применить, если система в исправном состоянии. Это своевременный профилактический уход за элементами клапана. Нужно чистить его вместе с соленоидом так чтобы нечего не препятствовало его герметичному закрыванию. В соленоиде есть фильтр, который следует чистить, чтобы не нарушалось защита от загрязнения. Вторым вариантом является ее глушение. Но тут уже стоит задуматься делать это или нет, так как каждая деталь производителем устанавливается в автомобиль не просто так. Если вы решили самостоятельно снять узлы системы, и прочистить их, необходимо проделать следующие действия:

  1. Чтобы снять термоваккумный выключатель сливаем систему охлаждения
  2. Отсоединяем от выключателя шланги, берем ключ на 17 и выкручиваем его
  3. Снимаем выключатель и отсоединяем от клапана рециркуляции шланг
  4. Берем накидной ключ и откручиваем штуцер и производим снятие вместе с парой медных уплотнительных шайб, которые располагается под ним
  5. Берем ключ на 13 и откручиваем пару болтов, которые крепят выпускной коллектор
  6. Между клапаном и коллектором на стыке имеется прокладка, ее следует поменять в независимости от состояния.
  7. Чтобы проверить его исправность, нужно взять насос, и дунуть в диафрагменный узел, если он исправен, то шток вместе с диафрагмой начнёт перемещаться, если нет, то его нужно поменять.

AUTOFIZIK.RU / авторемонт

Снятие термовакуумного выключателя и клапана рециркуляции

Сливаем жидкость из системы охлаждения.

Снимаем два шланга с термовакуумного выключателя.


Снимаем шланг со штуцера клапана рециркуляции.

. и ключом «на 13» отворачиваем две гайки.

Снимаем клапан рециркуляции с выпускного коллектора. Между клапаном и коллектором установлена уплотнительная прокладка.

Ключом «на 8» отворачиваем три болта.

. и вынимаем клапан из корпуса.


Сборку и установку клапана и выключателя производим в обратной последовательности.

При ремонте карбюратора приходится прочищать топливные и воздушные жиклеры. Ни в коем случае не применяйте для этого проволоку, шило и прочие инструменты т. к. увеличение диаметра жиклера приведет к повышенному расходу топлива. Лучше всего чистить жиклер острой тонкой зубочисткой из дерева, смоченной в растворителе или леской.
Проверка пропускной способности жиклеров

Размеры калиброванных отверстий в жиклерах при изготовлении выдерживаются точно и при эксплуатации по существу не изменяются. Поэтому чтобы узнать их пропускную способность, достаточно ориентироваться на заводскую маркировку. Но если такая необходимость все же возникла (например, есть подозрение, что жиклеры прочищали проволокой), то следует иметь в виду, что цифры маркировки на жиклерах обозначают пропускную способность их калиброванных отверстий в см3/мин при проливке водой под напором, соответствующем столбу воды высотой 1 м.

При необходимости для точного контроля отверстий жиклеров можно использовать простое самодельное устройство, схема которого показана на рисунке. Это непрерывно заполняемый из водопровода небольшой резервуар с двумя трубками в его дне. Трубка 3 закреплена таким образом, чтобы при превышении необходимого уровня излишек поступающей воды сливался из резервуара. Трубка 4 служит для создания столба жидкости и имеет на конце резиновую пробку с проверяемым жиклером. Потребуется также мензурка объемом до 0,5 л с делениями не более чем через 5 см3 и часы с секундной стрелкой.

Пропускная способность жиклера выражается количеством воды, вытекшей через его калиброванное отверстие в течение одной минуты. Поэтому для определения пропускной способности жиклера достаточно подставить мензурку под струю воды и ровно через 60 с убрать ее. Деление шкалы мензурки, напротив которого установится мениск воды, будет соответствовать пропускной способности жиклера в см3/мин. При этом нужно следить за тем, чтобы направление проливки жиклера водой соответствовало направлению прохождения через него бензина или воздуха. Уменьшить пропускную способность жиклера можно, расположив его между двумя бородками, вставленными с двух сторон в основания входной и выходной фасок калиброванного отверстия. Оперев один бородок о твердую поверхность и ударяя молотком по второму, осадите тело жиклера и тем самым уменьшите диаметр отверстия и пропускную способность.

Устройство для проверки пропускной способности жиклеров

1 – резервуар;
2 – подающий кран;
3 – сливная трубка;
4 – напорная трубка;
5 – проверяемый жиклер;
6 – мензурка

Как заменить и отрегулировать вакуумный усилитель автомобиля ВАЗ-21213

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Если усилие на педали при торможении заметно увеличилось, проверьте усилитель тормозов на неподвижном автомобиле

При неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель.

Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте плотность посадки вакуумного шланга на штуцере впускной трубы и на обратном клапане.

Читать еще:  Схема подключения двухклавишного выключателя без заземления

При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.

Для проверки обратного клапана отсоедините от клапана вакуумный шланг.

Выньте клапан из корпуса усилителя. Наденьте на штуцер большего диаметра (которым клапан вставляется в усилитель) резиновую грушу и сожмите ее. При этом воздух должен выйти через клапан.

Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.

Если клапан и шланги исправны, и обеспечена герметичность соединений, значит, неисправен вакуумный усилитель.

Демонтаж вакуумного усилителя тормозов

Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (смотрите статью — «Снятие главного тормозного цилиндра»).

Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их.

Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.

В салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали. (Кожухи рулевой колонки для наглядности сняты).

Снимаем стопорную шайбу

Вынимаем палец крепления толкателя к педали.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя и педального узла к щитку передка кузова.

Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель в сборе с кронштейном из моторного отсека

Снимаем резиновую прокладку

Снимаем стакан уплотнителя

Головкой «на 17» отворачиваем две гайки крепления вакуумного усилителя к кронштейну

Разъединяем кронштейн и усилитель.

Устанавливаем вакуумный усилитель тормозов в обратной последовательности.

При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа WD-40.

Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр для наглядности снят.)

Для регулировки выступания головки болта придерживаем пассатижами конец штока, а ключом «на 7» вращаем болт

При неработающем двигателе регулируем свободный ход педали тормоза.

Для этого в салоне ключом «на 19» ослабляем контргайку выключателя стоп-сигнала, придерживая его ключом «на 14».

Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм.

В этом положении затягиваем контргайку.

Для снятия выключателя стоп-сигнала, отсоединяем от него провода

ключом «на 19» отворачиваем буфер и снимаем его.

Ослабив контргайку, ключом «на 14» выворачиваем выключатель стоп- сигнала из кронштейна педального узла

Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали

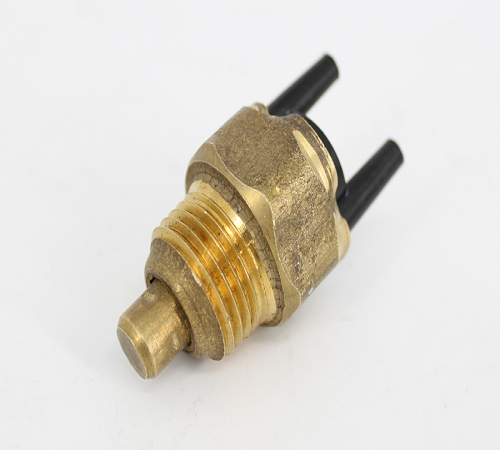

Датчик-Выключатель термовакуумный ВАЗ 2105-1216010
