Соединить провода для розетки с выключателем

Соединить провода для розетки с выключателем

Самый сложный участок работы, когда рядовой житель пытается сделать электропроводку в доме своими руками это соединение проводов в распределительной коробке. Чтобы не допускать ошибок при этом, в этой статье мы постараемся простым языком рассказать, как соединять провода в распредкоробке, как выполнить подключение розетки, подключение выключателя и подключение двухклавишного выключателя к люстре. Эта статья не для профессионалов электромонтажников, а для простых жителей, которые хотят сами сделать электромонтаж в доме.

Сегодня мы расскажем вам, как соединять провода в распределительной коробке при монтаже распредкоробки. Детально объясним подключение розетки, подключение одинарного выключателя, подключение двухклавишного выключателя к люстре. Сделать электропроводку своими руками довольно просто. И сейчас вы в этом убедитесь сами.

Существует два способа монтажа электропроводки в доме. Первый, когда группа розеток и группа освещения разделены и проведены отдельным кабелем каждая. И второй, он используется чаще и существенно дешевле, когда такого разделения нет, а розетки и освещение подключаются к одному питающему кабелю. Сегодня мы расскажем о первом, более дешевом способе соединения проводов в распредкоробке без разделения на группы.

Расскажем об этом, используя медный кабель ВВГ, а для соединения проводов самозажимные клеммники Wago серии 222 и новой серии 221. Серия 221 имеет прозрачный корпус и в 2 раза меньший размер, чем 222 серия. Обе эти серии предназначены для соединения проводов в распредкоробке. Такие клеммники, а не китайские подделки выдерживают с запасом ток, который применяется в жилом доме, удобны в монтаже и не требуют специального инструмента.

В распределительной коробке, при монтаже электропроводки, нужно оставить концы кабелей не менее 20 сантиметров. Перед соединением проводов в распредкоробке, нужно обрезать концы кабелей на одинаковую длину — не менее 15 сантиметров. Затем снять изоляцию с кабелей, чтобы она оставалась на кабеле около 20 миллиметров при входе в коробку, а также снять изоляцию со всех проводов на длину, которая указана на самозажимном клеммнике. В клеммнике 222 серии она равна 10 миллиметрам, а в 221 серии 11 миллиметрам.Снимать изоляцию лучше специальными инструментами — нож с пяткой для снятия изоляции с кабеля и клещи для снятия изоляции с проводов, под названием стриппер.

Я не советую использовать любые подручные средства для снятия изоляции при больших объемах монтажа электропроводки — канцелярский нож или бокорезы. Ими можно испортить как сам провод, так и его изоляцию в ненужном месте.

Но для одноразового и неспешного электромонтажа в домашних условиях, они подойдут. Специальные инструменты для домашних работ по электромонтажу, если ты это хочешь, нужно покупать обязательно известных брендов. Любой дешевый инструмент выносит мозги похуже, чем жена.

Сначала рассмотрим вариант, когда нужно подключить в распредкоробке только розетку. Перед вами распределительная коробка, в которой находятся три конца кабелей. Один питающий, второй уходит к следующей распределительной коробке, и третий идет к розетке. Все они марки ВВГ 3х2,5мм2 .

Провода в кабеле имеют разные цвета. Коричневый это фаза (L проводник), синий это ноль (N проводник) и желто-зеленый земля (PE проводник).

Провода одинакового цвета нужно соединить с помощью трех клеммников. Для этого нужно вставить зачищенные от изоляции провода в клеммники до упора и зафиксировать зажимы. Затем осторожно и аккуратно, сгруппировав провода по цветам, согнуть их и уложить на дно распредкоробки. Никакой изоляции использовать нет необходимости.

Подсоединение розетки. Коричневый и синий провод нужно соединить к двум контактам сбоку или сзади розетки, в зависимости от производителя. Какой провод справа или слева не имеет значения, ведь напряжение переменное. Затем желто-зеленый провод нужно соединить с клеммой заземления, на которой есть маркировка «Земля». Вот такая.

В случае, если розетка без заземления, этот провод не очищается от изоляции, а изолируется и укладывается на дно установочной коробки в качестве запасного.
Если нужно подключить несколько розеток в ряд, тогда по требованиям ПУЭ (правил устройства электроустановок) к каждой розетке нужно вести отдельный кабель. Подключение шлейфа розеток параллельно с одним питающим кабелем запрещено. Все, подключение розетки закончено.

Сейчас рассмотрим вариант, когда к распредкоробке нужно подключить одинарный выключатель и люстру. В распределительную коробку входят четыре кабеля. Один кабель питающий. Второй кабель идет к следующей распредкоробке. Третий идет к выключателю и четвертый к люстре.

К люстре нужно использовать тройной кабель, ВВГ 3х1,5мм2, а к одинарному выключателю можно использовать и двойной кабель ВВГ 2х1,5 мм2.
Начинаем соединять провода. В распределительной коробке, провода синего цвета питающего и выходящего кабелей, а также кабеля на люстру соединяем вместе. Те же самые действия, делаем и с проводами желто-зеленого цвета тех же самых кабелей. При этом, провода идущие к выключателю не трогаем.

Затем коричневый провод (фаза) питающего кабеля соединяем с одним из проводов, в данном случае также коричневым, идущим к выключателю и с коричневым проводом, идущим к следующей коробке. Второй провод, идущий к выключателю, синего цвета, соединяем с коричневым проводом, который идет к люстре. При использовании тройного кабеля к выключателю, оставшийся желто-зеленый провод у выключателя, изолируем и оставляем в установочной коробке как запасной, так как выключатель не имеет контакта заземления. А синий и коричневый провода подсоединяем к контактам выключателя. Основная задача здесь, это пустить на выключатель провод с фазой, а не с нолем. Подключая непосредственно люстру, нужно соединять провода согласно инструкции к ней.

Читать еще:  Ваз 2110 выключатель рециркуляции для чего он нужен

При подключении двойного выключателя на люстру, нужно к выключателю и к люстре обязательно подвести трехжильный кабель ВВГ 3х1,5 мм2. Если люстра металлическая нужно добавить еще один одножильный провод для заземления. Хоть правила и требуют заземлять люстру, но на практике такое редко кто делает.

Приступаем к подключению двухклавишного выключателя.

Сначала нужно соединить коричневый провод питающего кабеля с коричневым проводом, который идет к выключателю, а также с коричневым проводом, который идет к следующей коробке. Затем нужно соединить вместе желто-зеленые провода питающего и уходящего кабелей. Тоже самое делаем с синими проводами этих кабелей. После чего, синий провод от выключателя соединяем с синим проводом от люстры, а желто-зеленый провод от выключателя с коричневым проводом от люстры. Оставшийся желто-зеленый провод от люстры, соединяем с блоком синих проводов от питающего и уходящего кабелей.

Двойной выключатель подключаем следующим образом. Сначала нужно снять клавиши выключателя. Открутить болты трех имеющихся на выключателе контактов. Затем коричневый провод соединить с входящим контактом. Он расположен отдельно от двух других, и в данном конкретном случае на выключателе фирмы VIKO, он обозначен входящей стрелочкой. К двум другим контактам с выходящей стрелочкой подсоединяю синий и желто-зеленый провода. Надежно зажимаю отверткой болты крепления контактов, ставлю на место клавиши выключателя Все, подключение двойного выключателя завершено.

А сейчас расскажем о наиболее сложном и распространенном варианте, когда освещение и розетки не разделены на группы, и нужно из одной распределительной коробки подключить розетку и одинарный выключатель к люстре.

В распредкоробке имеем пять концов кабелей. Один кабель питающий, второй идет к следующей распредкоробке, третий к розетке, четвертый к выключателю и пятый к люстре.
Важный момент! Провода, которые идут к выключателю и люстре нужно соединять в последнюю очередь, поэтому пока их не трогаем.

Сначала соединяем вместе поочередно и отдельно провода синего, желто-зеленого и коричневого цветов трех кабелей — питающего кабеля, уходящего кабеля и кабеля к розетке. Затем, подсоединяем к блоку с коричневыми проводами, коричневый провод от выключателя. Коричневый провод, идущий к люстре, не трогаем.

Затем синий провод от выключателя соединяем с коричневым проводом к люстре. Желто-зеленый провод от люстры соединяем с желто-зеленым проводом от выключателя. Синий провод от люстры подсоединяем к блоку синих проводов. Все, подключение двухклавишного выключателя завершено.

При монтаже, провода укладывайте ровно, без сплетений, группируя по цветам. После монтажа, провода нужно аккуратно поместить на дно распредкоробки и закрыть ее крышкой.

При электромонтаже, когда освещение и розетки разделены на отдельные группы, применяется такой же самый принцип соединения проводов, но есть некоторые отличия.

Первый. Количество распердкоробок увеличивается вдвое. Монтаж освещения и розеток осуществляется в разных коробках.

И второе отличие. Для освещения используется кабель ВВГ 3х1,5мм2, а для простых розеток с номинальным током до 16 ампер используется кабель ВВГ 3х2,5 мм2. Можно для стационарной проводки использовать кабель марок ВВГ- нг или ВВГ — нг ЛС. Хотя стоимость их вдвое дороже, но они не поддерживают горение, поэтому более пожаробезопасны.

Надеемся, что эта статья поможет вам самостоятельно соединить провода в распределительной коробке.

Видео. Соединение проводов в распределительной коробке.

Как заменить розетку с короткими проводами

Как установить розетку, если провода в коробке короткие

Очень часто случается так, что необходимо заменить розетку, а провода короткие. Особенно данная проблема, актуальная в тех случаях, когда проводка скрытая, да ещё и алюминиевая, в виде монолитного кабеля.

В таком случае — как ни крути, а провода все равно останутся короткими. Мало того, ко всему прочему они еще могут и отвалиться, тогда вообще приходится идти на радикальные меры.

В этой статье мы расскажем, как заменить розетку, если остались короткие провода. Способ, действительно рабочий, и к тому же, очень простой.

Как установить розетку, если провода короткие

Данная проблема, актуальная в домах советской эпохи. Если проводка не менялась, то, скорее всего, в таких домах она алюминиевая, сделанная из монолитного кабеля.

При скрытой проводке проблема следующая. Нужно менять розетку на новую, а провода в коробке короткие. Следовательно, если не производится замена всей электропроводки в доме, то необходимо доточить провода.

Читать еще:  Выключатель концевой gk 405

Удлинять провода скруткой не желательно, особенно если речь идёт про алюминий и медь. В таком случае лучше всего использовать пайку со специальным флюсом для алюминия.

Итак, чтобы подключить розетку с короткими проводами потребуются:

  • Два куска алюминиевого или медного провода для удлинения коротких проводов;
  • Припой и флюс. Если удлиняются только медные провода, то можно использовать при пайке обычную канифоль. Если спаиваются алюминий с медью, то необходим особенный флюс, для пайки алюминия;
  • Электрический паяльник мощностью 60-100 Вт;
  • Изоляционная лента, но лучше всего использовать термоусадочные трубки для изоляции проводов.

В первую очередь необходимо извлечь из коробки старую розетку, которую нужно заменить. Затем необходимо приставить новую розетку и проверить, действительно ли провода короткие для её подключения. Если это так, то провода необходимо удлинить.

Как лучше всего удлинять провода для подключения розетки

Если вы хотите получить качественное, надежное и долговечное соединение, то провода лучше всего спаивать. Даже если речь идёт про удлинение алюминиевых проводников с медными, пайка считается лучшим и не дорогим способом.

Итак, для удлинения потребуется два куска медного провода по 10 см. Лучше всего, если это будет многожильный провод, поскольку работать с монолитным проводом, крайне неудобно.

Зачистив концы «доноров» и удлиняемых проводов, можно приступать к их соединению. Еще раз напомню, что для наилучшего контакта очень важна площадь скручивания. Поэтому провода необходимо зачистить не менее чем на 2-3 см.

Далее можно приступать к их непосредственному соединению, для чего нам понадобится электрический паяльник. Берем паяльник и включаем его в сеть. Ждём несколько минут, пока жало паяльника нагреется до рабочей температуры, а именно 200-300 градусов.

Затем следует залудить поочерёдно концы проводов, используя для этих целей флюс и припой. Когда припой покроет проводники, их можно соединять вместе и спаивать.

Да, совсем чуть не забыл. Перед тем, как соединять провода не забудьте натянуть на них термоусадочные трубки. В отличие от изоленты, термоусадочная трубка намного лучше справляется со своей задачей по изолированию проводников друг от друга.

Клеммные соединители от производителя «Экопласт». Клеммы рычажные. Блоки клеммников.

В случае проведения электромонтажных работ, когда проводится замена проводки, нередко приходится устанавливать новую распределительную коробку, в которой необходимо выполнить разводку проводов.

Российский производитель «Экопласт» предлагает одни из самых лучших клеммников, с помощью которых Вы сможете легко и просто соединить провода.

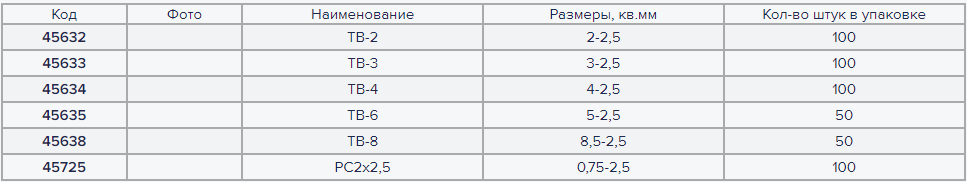

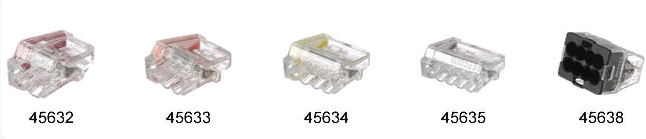

В состав серии клеммных соединителей, выпускаемых заводом «Экопласт», входят клеммники для коммутации от 2 до 8 проводников одновременно сечением до 2,5 мм². А также клеммные блоки, позволяющие использовать провода сечением до 16 мм². Более подробную информацию о технических характеристиках Вы можете узнать из таблиц ниже.

Они предназначены для присоединения и ответвления одножильных проводников из меди, а также многожильного медного провода с наконечником в электрической цепи переменного тока частотой 50 Гц и напряжением до 380 В.

  • Клемма выполнена из меди.
  • Корпус соединителя: самозатухающий полиамид.

На нашем сайте 220.ru Вы можете приобрести качественные и надежные рычажные клеммы, выпускаемые производителем «Экопласт».

Достоинства и преимущества клемм рычажных «Экопласт»:

  • Температура эксплуатации: от -40°С до +105°С.
  • Материал корпуса: трудногорючий термопласт.
  • Материал контактной части: электротехническая медь.

А также в нашем интернет-магазине 220.ru представлены блоки клеммников по самым низким ценам от производителя «Экопласт».

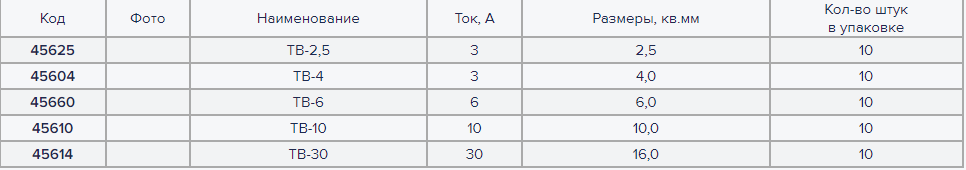

Клеммные блоки, предназначенные для скрепления и соединения кабелей и проводов между собой, устанавливаются внутри распределительных коробок. Соединяются данные коробки гофрированными или гладкими жесткими трубами.

  • Материал: полиамид 66.
  • Цвет: черный/прозрачный.

Применение клеммных блоков и соединителей с коробками «Экопласт»:

Распределительная коробка

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.

При монтаже открытой электропроводки, коробки устанавливают поверх стен, для скрытой — утапливаются в стене и закрепляются там с помощью штукатурных смесей.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки.

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

Читать еще:  Двухклавишный выключатель legrand инструкция

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. — в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.
