Расшифровка автоматических выключателей iek

Класс токоограничения автоматического выключателя

Автомат представляет собой специальное контактное устройство, предназначенное для коммутации (включения/отключения) электроцепи, защиты проводов и кабелей, а также приборов от короткого замыкания. Важным критерием выбора прибора является не только изготовитель, но и номинальное напряжение, и ток, а также класс токоограничения автоматического выключателя.

  • Роль обозначений на корпусе
  • Расшифровка маркировки
    • Бренд, модель и токовая характеристика
    • Номинальный ток и напряжение
    • Ток отключения и класс токоограничения
    • Подключение и артикул

Роль обозначений на корпусе

Устройство одновременно выполняет функции управления и защиты. Многие понимают, что когда пропадает электричество в квартире или доме, нужно проверить, не отключился ли автомат в щите. Но не все знакомы с характеристиками устройств и с критериями, по которым их стоит выбирать, чтобы сохранить эксплуатационные характеристики щита распределения электричества.

По конструктивным особенностям автоматы бывают:

  • Воздушные — устанавливаются на промышленных объектах, где ток достигает значения тысячи Ампер.
  • Литые — применяются в цепях от 16 до 1 тыс. Ампер.
  • Модульные — для жилых помещений.

Обозначения на корпусе говорят о технических характеристиках прибора. Маркировка наносится на лицевую часть корпуса специальной краской, которая не стирается, поэтому параметры (символы, буквы, цифры и схемы) можно увидеть даже тогда, когда автомат уже подключён.

Для прочтения обозначений вытаскивать устройство из щита нет необходимости.

Расшифровка маркировки

При покупке модульного прибора защиты стоит оценивать не только марку и внешний вид. Важную роль играют характеристики автомата. Для этого нужно разбираться в информации, которую несёт в себе маркировка автоматических выключателей. Она включает:

  • бренд;
  • модель;
  • артикул;
  • класс токоограничения;
  • ток отключения;
  • время-токовую характеристику;
  • номинальный ток и напряжение;
  • схему подключения.

Бренд, модель и токовая характеристика

Начинается маркировка с названия фирмы изготовителя, которое наносится на верхнюю часть корпуса. Самые известные — Schneider Electric, ABB, Hager и IEK. Они давно остаются лидерами продаж на рынке, так как выпускают продукцию высокого качества.

Линейная серия выключателя зачастую означает серию прибора в линейке изготовителя, выполняется она цифрами и буквами. К примеру, SH200 — это серия устройств от ABB, а Acti9 — представляет Schneider Electric.

По модели можно определить цену и технические характеристики. S200, к примеру, рассчитан на замыкание до 6 кА и более дорогой, чем модель SH200 (до 4,5 кА).

Существует пять видов время-токовых свойств выключателя, наносятся они латинскими буквами B, C, D, K и Z. Широко распространены первые 3 характеристики. В случаях сильной нагрузки и активного применения электроники нужны «K» и «Z».

Самая подходящая характеристика для защиты проводки в быту — C. Узкопрофильные выключатели типа B и D устанавливаются редко, в основном, по заказу.

Номинальный ток и напряжение

Цифра, идущая после букв, означает номинал выключателя — это максимальный проходящий ток, при котором автомат не отключается. Указывается он для t +30 С. К примеру, устройство с номинальным током 15 А выдержит такую нагрузку до 30 С, если же t поднимется выше, то прибор сработает при меньшем токе.

При перегрузке сети, когда ток превышает номинальный на 15—50%, срабатывает тепловой расцепитель прибора.

При возникновении КЗ в сети появляется сверхток и автомат срабатывает за 0,015 с. Если же автомат неисправен, изоляция может начать плавиться, что чревато воспламенением.

Под время-токовой характеристикой в Вольтах обозначено напряжение (переменное/постоянное) с номинальным значением. Этот показатель определяет тип сети, в которой может использоваться автомат. Например, 230/400 V значит, что напряжение трёхфазной сети равно 400 V, а однофазной — 230 V.

Ток отключения и класс токоограничения

Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А.

Ниже наносится класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб.

Токоограничитель ускоряет время отключение автомата, это не позволяет току короткого замыкания достичь своего пика. Классы токоограничения наносятся в квадрат. Чем больше цифра, тем скорее сработает выключатель:

  1. Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата.
  2. Время второго класса — от 6 мс до 10 мс.
  3. Третий класс срабатывает быстрее всех — 2−6 мс.
Читать еще:  Рольставни doorhan инструкция подключения выключателя

Подключение и артикул

Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.

Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.

Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник. Важно такое обозначение в том случае, когда отсутствует расцепитель.

Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.

Маркировка электрических автоматов поможет подобрать наиболее подходящий прибор для жилого помещения. Однако стоит учитывать не только технические характеристики, но и эксплуатационные особенности автомата. Ведь понимание условий эксплуатации не только предотвратит поломки, но и увеличит безопасность работы с электроприборами в доме.

Автоматический выключатель ВА88-33 3Р 160А 35кА IEK

Автоматический выключетель IEK ВА88 каталог pdf

Содержание:

  1. Предназначение
  2. Характеристики
  3. Габаритные размеры
  4. Время токовые характеристики срабатывания
  5. Аксессуары для Силового автомата
  6. Схема разнообразия аксессуаров
  7. Разнообразее моделей ВА 88

Предназначение силовых автоматов ва88-33

Безопасность электросетей – не поле для экспериментов. Чтобы обеспечить максимальную надёжность промышленных сетей и в нужный момент защитить их и запитываемое оборудование от выхода из строя, возгорания, используется автомат ИЕК ВА88. Его задача – проводить ток в нормальном режиме и отключать его в случае короткого замыкания и скачках напряжения.

Данная модельная линейка включает приспособления в трёх- и четырёхполюсном исполнении и рассчитана на использование в трёхфазных сетях с напряжением до 400 В и номинальным током в диапазоне 12,5-1600 А.

Конструкционно силовой автоматический выключатель IEK ВА88-33 представляет собой пластиковый моноблок. На крышке (под ней «спрятаны» все элементы под напряжением) имеется окошко, в которое вставлена рукоятка управления. Таким образом, использование выключателя полностью безопасно для владельцев.

Отключающая способность зависит от Ампеража модели: 25, 35 или 50 А.

За защиту от перегрузок и КЗ отвечают тепловые и электронные расцепители. Компактный корпусный автомат ВА 88 монтируется на DIN-рейку в любом положении. Запитывается автомат либо через верхние, либо через нижние клеммы.

Характеристики силового автомата ИЕК ВА88-33

Основные технические характеристики:

  • Номинальный ток: 160А
  • Типоразмер: ВА 88-33
  • Количество фаз (полюсов): 3
  • Отключающая способность: 35 кА
  • Тип расцепителя: т епловой , электромагнитный

Дополнительные характеристики силовых автоматов ВА88-33

  • Масса, кг: 4,1
  • Электрическая износостойкость: не менее, циклов В-О: 1000
  • Механическая износостойкость: не менее, циклов В-О: 7000
  • степень защиты ВА88-33: IP30;
  • Срок службы, не менее, лет 15
  • Наличие драгоценных металлов: Композит серебро-окись кадмия
  • рабочая температура -25…+40 градусов;

Габариты силового автомата в цельном корпусе ИЕК ВА88-33

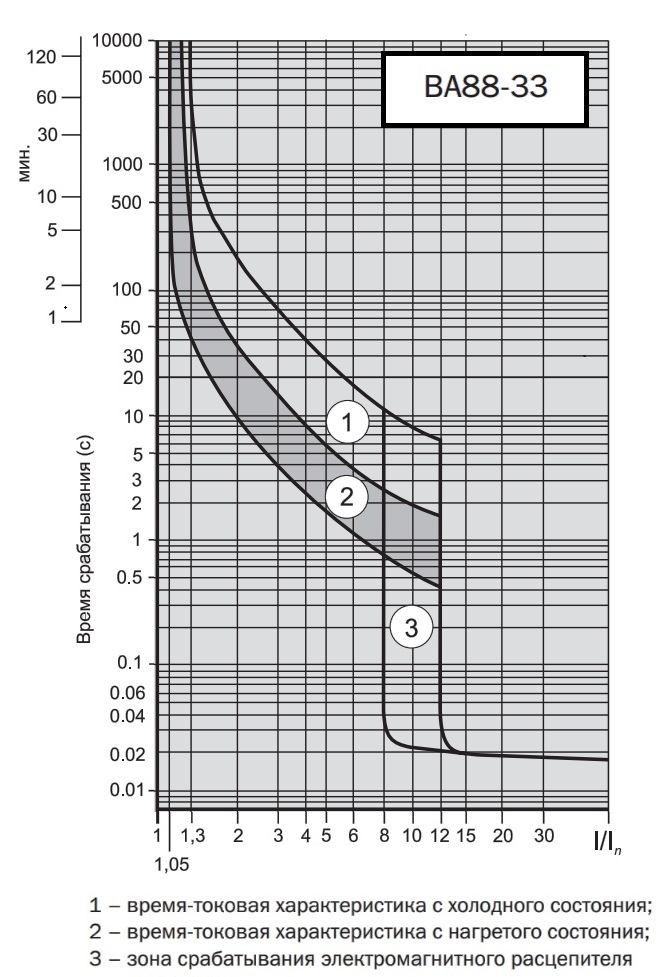

Время-токовые характеристики автоматических выключателей ВА88-33

Строение и внутренняя структура силового автоматического выключателя ВА88

Аксессуары к Силовым автоматам серии ВА88

Тип дополнительных устройствВА88-32ВА88-33ВА88-35ВА88-37ВА88-40ВА88-43
Независимый расцепительРН-32/33РН-32/33РН-35/37РН-35/37РН-40/43РН-40/43
Расцепитель минимального напряженияРМ-32/33РМ-32/33РМ-35/37РМ-35/37РМ-40РМ-43
Дополнительные контактыДК-32/33ДК-32/33ДК-35/37ДК-35/37ДК-40/43ДК-40/43
Аварийные контактыАК-32/33АК-32/33АК-35/37АК-35/37АК-40/43АК-40/43
Панели втычного типа Переднее присоединениеПМ1/П-32ПМ1/П-33ПМ1/П-35ПМ1/П-37
Панели втычного типа Заднее присоединениеПМ1/Р-32ПМ1/Р-33ПМ1/Р-35ПМ1/Р-37
Панели выдвижного типа Переднее присоединениеПМ2/П-35ПМ2/П-37ПМ2/П-40ПМ2/П-43
Панели выдвижного типа Заднее присоединениеПМ2/Р-35ПМ2/Р-37ПМ2/В-40ПМ2/В-43
ЭлектроприводЭП-32/33ЭП-32/33ЭП-35/37ЭП-35/37ЭП-40ЭП-43
Ручной приводПРП-32ПРП-33ПРП-35ПРП-37ПРП-40ПРП-43
Скоба для крепления на DINsрейкe++

Схематическое изображение разнообразия аксессуаров для силовых автоматов ВА88

Модификации силовых автоматов серии ВА88

  • ВА88 32;
  • ВА88 33;
  • ВА88 35;
  • ВА 88 37;
  • ВА 88 40;
  • ВА 88 43.

Отличаются максимальным номинальным током, габаритными размерами (от 76х120х70 мм до 210х406х138,5 мм), типом климатического исполнения (УХЛЗ или УХЛЗ.1), весом (0,92-17,2 кг). Кроме того, в качестве дугогасящего устройства в ВА88 32 и ВА88 33 используются вкладыши из никелированной стали. Модификации ВА88 35 и выше оснащены дополнительными распылителями дуги из перфорированной стали, которые ограничивают токи короткого замыкания.

Обозначение дифавтоматов на однолинейной схеме

Для автоматического выключателя дифференциального тока (АВДТ или дифавтомат) нет утвержденного в ГОСТ или СП, индивидуального графического и буквенного обозначения.

Читать еще:  Выключатель дифференциальные схема монтажа

Даже в современном ГОСТ Р МЭК 60617-DB-12M-2015, содержащем в себе все условные графические знаки для электрических схем, который введен в действие в 2016г, не представлен АВДТ.

Поэтому, обозначение дифавтомата на электрических схемах, формируется согласно ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД), который разрешает самим создавать схематические обозначения оборудования или устройств, если они не определены в других нормативах, стандартах и правилах.

Согласно нему, дифавтомат на однолинейной схеме показывается следующим образом:

Как и сам дифференциальный автомат, его схематический вид, образуется слиянием обозначений АВ (автоматического выключателя) и УЗО, сочетая в себе их графические признаки.

Так как государственные стандарты не регламентируют вид дифавтомата, на всех планах, в обязательном порядке, добавляется блок с условными графическими обозначениями (УГО), в котором даётся расшифровка и пояснение использованным символам.

Буквенное обозначение

Правильная буквенная маркировка дифавтомата на схемах — QF , только она полностью соответствует ГОСТ 2.710-81 ЕСКД. При этом, такое буквенное обозначение не даёт точного определения функций устройства, не раскрывает принципа действия.

Более того, согласно того же стандарта, маркируются и АВ, и устройства защитного отключения- УЗО. Это часто вводит в заблуждение электриков или электромонтажников, поэтому проектировщики в электропроектах нередко самостоятельно вводят маркировки: Q, QD, QFD, QDF и т.д.

Различие УЗО и ДИФАВТОМАТА на схемах

Из-за внешнего сходства дифавтомата и УЗО на однолинейных схемах, многие их путают, хотя, при прямом сравнении, видны явные различия:

У автоматического выключателя дифференциального тока, в отличии от УЗО, добавлены дополнительные графические знаки, присущие модульным автоматам, это — автоматическое срабатывание и функция выключателя (отмечены на изображении выше).

Функция выключателя часто вообще не показывается проектировщиками электросхем, они оставляют лишь знак автоматического срабатывания, поэтому, лучше всегда ориентируйтесь именно на него и тогда точно не перепутаете эти устройства.

Маркировка щита

Очень много раз видел, что монтажники используют маркировку на самоклейке в щит, как на фото. Но думал что они сами делают ленту в кореле/иллюстраторе.

Сегодня узнал что существует бесплатный сервис, на котором можно сделать макет и распечатать эти наклейки в любом копи центре: edit.electromarkirovka.ru/

Сегодня узнал что существует бесплатный сервис, на котором можно сделать макет и распечатать эти наклейки в любом копи центре: edit.electromarkirovka.ru/

Чертовски согласен с автором проекта, что вся маркировка должна быть доступна и понятна обывателю. Чтобы при случае неисправности Ваша жена или дети (в отсутствии вас дома, так как вы в гараже) могли разобраться что произошло и самостоятельно включить нужный автомат/защиту. Да и в гараже такая маркировка пригодиться, далеко не каждый способен разобрать ваш полёт мысли и включить нужный прибор.

Максимально доступная маркировка! Пример того, как я сделал щиток для отца в гараж.

Все доступно и понятно! А главное, больше не нужно мучаться объяснять: «Включи автомат C6 третий слева на первой рейке» и т.п.))

Всем удачи, надеюсь пригодится!
PS сайт на бета-тестировании, могут выпадать ошибки.
