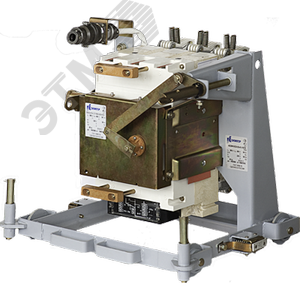

Выключатель автоматический АВ2М-20 СВ 1500А э.п.220В нр 380В (1000548)

  • Код товара 9727772
  • Артикул 1000548
  • Производитель Контактор/АВ2М-43

Сделано
в России

Выключатель автоматический ВА55-43 344730-00 УХЛ3 1600А 660В (1002569)

  • Код товара 1603010
  • Артикул 1002569
  • Производитель Контактор/ВА50-43

Сделано
в России

Выключатель автоматический ВА55-41 334710-20УХЛ3 1000А, 660В (1002501)

  • Код товара 9693430
  • Артикул 1002501
  • Производитель Контактор/ВА50-41

Сделано
в России

Выключатель автоматический ВА55-41 344710-20 УХЛ3 1000А 660В (1002526)

  • Код товара 1602022
  • Артикул 1002526
  • Производитель Контактор/ВА50-41

Сделано
в России

Выключатель автоматический ВА55-41 344730-00 УХЛ3 1000А 660В (1002528)

  • Код товара 1602010
  • Артикул 1002528
  • Производитель Контактор/ВА50-41

Сделано
в России

Выключатель автоматический ВА55-41 344730-00 УХЛ3 1000А 660В (1002528)

  • Код товара 1602010
  • Артикул 1002528
  • Производитель Контактор/ВА50-41

Сделано
в России

Расцепитель независимый AC 210-240В 50/60Гц AC 190-330V 50/60Гц 5сек DC 190-330V 5сек винтовые зажимы для типоразмеров S00/S0 (3RV2902-1DP0)

  • Код товара 2735824
  • Артикул 3RV2902-1DP0
  • Производитель SIEMENS

С этим покупают Посмотреть

Расцепитель независимый 240В AC для выключателя автоматического (EZESHT200AC)

  • Код товара 9788438
  • Артикул EZESHT200AC
  • Производитель Schneider Electric/EasyPact EZC

Выключатель автоматический АВ2М-4 НВ 400А независимый расцепитель 220В AC РП (1002015)

  • Код товара 6914214
  • Артикул 1002015
  • Производитель Контактор/АВ2М-41
Читать еще:  Установка проходного выключателя с трех мест

Сделано
в России

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Об использовании автоматов переменного тока на постоянном

Запись дневника создана пользователем Андрей-АА, 15.03.12
Просмотров: 36.724, Комментариев: 11

Об использовании автоматов переменного тока на постоянном.
Речь пойдет, в основном, о системах автономного и резервного питания.
Сначала об информации из каталога АВВ для напряжения постоянного тока:
Для автоматов серии S200 (для каждой серии — свои ограничения):
Предельные напряжения постоянного тока для однополюсных автоматов – до 72 Вольт, для 2-х полюсных – до 125 Вольт при последовательном соединении полюсов.

Разница между автоматами для переменного и постоянного тока — в разных искрогасящих камерах. На переменном токе (при равном напряжении) дуга (искра) лучше гаснет из-за наличия перехода напряжения через ноль.
Я себе в цепь постоянного тока системы резервного питания (СРП, 24 Вольта) поставил (фирменные, качественные) автоматы для переменного тока — они в 10 раз дешевле, чем для постоянного.

Почему не будет проблем.
1. Срабатывать должны автоматы, стоящие в цепи переменного тока (230В), тогда эти срабатывать не будут (естественно, за исключением КЗ именно в цепи постоянного тока, что бывает крайне редко, только сдуру).
2. Надо учитывать, что чем меньше напряжение, то при отключении меньше дуга (при том же токе и его форме).
С другой стороны имеет значение, что 230В — переменный ток и поэтому дуга быстрее гаснет (из-за наличия переходов синуса через ноль).
Считаю, что эти два «встречных» параметра заметно компенсируют друг друга.

Читать еще:  Маленький выключатель своими руками

О неизменности тока срабатывания на переменном и постоянном токах.
Когда контакты автомата замкнуты, то никакого напряжения на них нет, «работает» только ток. Напряжение «вмешивается» только в момент размыкания и замыкания контакта — чем оно больше, тем больше дуга (при том же токе и его форме).
Индуктивность электромагнитного расцепителя мизерная, поэтому ему «все равно» — 50Гц, или 0Гц (постоянный ток). Нагревающейся пластине (тепловому расцепителю), естественно, тоже.
Поэтому при использовании автоматов переменного тока на постоянном ток срабатывания измениться не должен.

О приваривании контактов при КЗ (параметр — «отключающая способность»).
Обычные автоматы рассчитаны на ток, при котором не происходит приваривания контактов — от 6 килоампер.
Аккумуляторы для систем автономного и резервного питания далеко не всегда дадут такой ток. Хотя, для каждой конкретной системы надо этот параметр просчитывать.
При необходимости можно использовать автоматы с бОльшей отключающей способностью — существуют до нескольких десятков килоампер.
Примерно то же самое касается любых переключателей — реле, контакторов, пускателей.

О потерях на автоматах.
Переходное сопротивление контактов качественных автоматов средней силы тока составляет порядка 8-10 мОм. Это для больших токов не мало, поэтому в расчетах это тоже надо учитывать.
