Телефонная розетка какой стандарт

03-0011-4, розетка телефонная универсальная серая

Информация для заказа
Номенклатурный номер 2010076001

Характеристики

Цена зависит от количества. Укажите требуемое количество и вам будут предложены лучшие цены и условия поставки.

Цены указаны с НДС, наличие указано на 29.09.2021 14:02

• Документация

Поиск документации на 03-0011-4

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

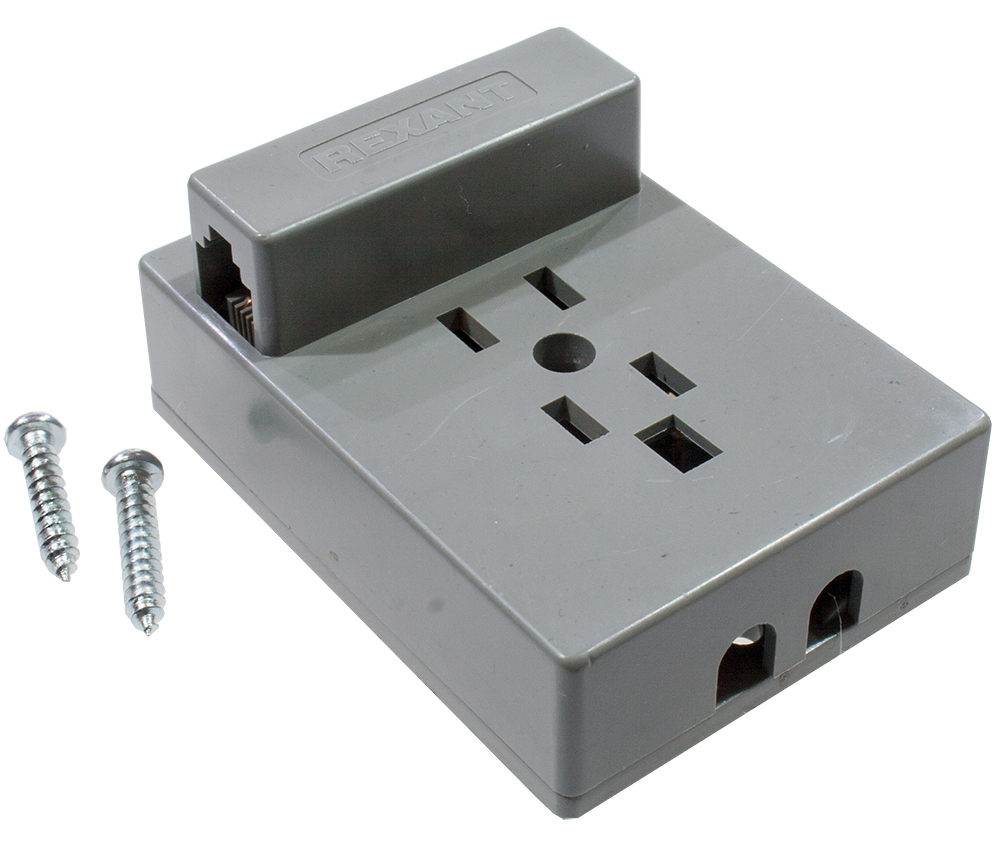

Универсальная телефонная розетка 03-0011-4 представляет собой переходник позволяющий переключать телефонные аппараты с европейским разъемом (разъем RJ11) к розеткам российского стандарта. Имеет два евро гнезда и стандартную розетку.
Телефонная розетка выполнена из надежных и безопасных материалов. Имеет продолжительный срок службы.

Близкие по параметрам к 03-0011-4

100.00 руб./шт.
291 шт

39.00 руб./шт.
77 шт

120.00 руб./шт.
50 шт

64.00 руб./шт.
41 шт

120.00 руб./шт.
9 шт

350.00 руб./шт.
5 шт

Посмотреть еще

• Другие товары этого производителя: розетки Китай
• Вся продукция производителя Китай
• Посмотреть все Электроустановочные изделия
• Справочник корпусов компонентов
• Посмотреть и скачать электронный каталог
• Посмотреть новинки продукции

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

• Банковским переводом
• Электронными деньгами Яндекс.Деньги
• Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
• Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
• Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

• экспресс-доставка Major Express
• Деловые линии
• ТК Энергия
• почта России
• терминалы доставки InPost

Забрать заказ можно в наших офисах:

• Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
• Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
• С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

• мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
• на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
• мы предоставляем все необходимые сертификаты
• мы поддерживаем собственный сервисный центр

Слаботочные информационные розетки: типы и особенности

Множество аспектов современной жизни связано с информацией. Корпоративные и домашние сети передачи данных и телефонная связь необычайно важны для быта, экономики и множества других сфер деятельность человека. Для более комфортного пользования ими часто используется монтаж специальных слаботочных розеток с соответствующими разъемами.

Использование телефонной (RJ-11) или информационной (RJ-45) розетки актуально для больших офисов и жилья, складов, серверных и помещений других типов. Они позволяют прокладывать информационные коммуникации скрытым способом, что обеспечивает большую безопасность сети. Количество наружных кабелей, подключаемых к технике, соответственно, минимизируется. Кроме того, огрмоное конструктивное разнообразие подобных механизмов обеспечивает широкую сферу применения — от монтажа во встраиваемые в стену коробки и до устройства напольных коммутационных узлов.

Конструктивные особенности

Слаботочные информационные розетки (стандарта RJ-11 и прочих) изготавливаются в моделях с одним или двумя разъемами. При этом доступны модульные модели, размером в половину стандартного поста. Такие модели могут использоваться для совместного монтажа в один пост или для использования с некоторыми типами напольных монтажных коробок, рассчитанных на полтора поста.

По конфигурации накладки и суппорты делятся на круглые и квадратные. Оба типа подходят для установки в стандартные монтажные коробки, и выбор конкретного типа зависит только от предпочтений покупателя. Кроме того, слаботочные телефонные розетки (RJ-11 и другие) могут поставляться в сборе с накладкой или по отдельности в виде накладки и разъема. То же касается и рамок, они как могут входить в комплект (или даже быть единым целым с накладкой), так и приобретаться отдельно. При необходимости некоторые накладки снабжаются полем для надписи, помогающим обозначить назначение розетки.

Типы используемых механизмов

Для изготовления слаботочных информационных и телефонных розеток используются разъемы трех типов: RJ-11, RJ-12 и RJ-45, которые практически не сказываются на цене конкретного изделия. Разница между ними заключается в количестве контактов и посадочных мест для жил кабеля:

RJ-11 представляет собой разъем с четырьмя контактами. Он используется при устройстве телефонных сетей. При этом штекеры и разъемы стандарта RJ-11 совместимы с оными, произведенными по стандарту RJ-45.

RJ-12 (официально — RJ-25) представляет собой интерфейс для шестипроводных системных телефонных линий, используемых не так часто. Коннекторы этого типа обладают частично совместимостью с разъемами типа RJ-45 из-за конструктивных особенностей первых.

RJ-45 — это наиболее распространенный стандарт интерфейса с восемью контактами. Такие разъемы могут использоваться с коннекторами любого типа (с некоторыми ограничениями касательно RJ-12).

Некоторые монтажники рекомендуют использовать розетки стандарта RJ-45, мотивируя это универсальной конфигурацией восьми контактов и более надежной фиксацией коннектора. Однако окончательный выбор зависит от конфигурации конкретной сети.

Особенности оформления

Функциональные свойства зависят от конфигурации механизма, эксплуатационные — от качества производства и используемых материалов. Декоративные же свойства — вопрос отдельный. На них влияет оформление накладки и рамки. Для этих целей может использоваться огромное разнообразие материалов: от простого и практичного белого пластика, до надежных алюминия и стали, естественных камня и кожи и благородной тусклой латуни.

Декоративные особенности розеток всецело зависят от замыслов дизайнеров конкретной серии. Так, серии Merten Antik, LK Classic или LUX предлагают удивительное сочетание роскошного, «дворцового» дизайна с технологической утилитарностью информационных разъёмов, а в сериях «хай-тек» (например, Merten M-Elegance и стеклянные рамки LK60 тех же производителей) лаконичные формы и технологичные материалы гармонично сочетаются с квадратиками RJ. От используемого материала, кстати, во многом зависит цена розетки (будь в ней механизм RJ-11 или другой). Окончательный выбор оформления зависит от требований к оформлению помещения и надежности используемых при изготовлении изделия материалов.

Таким образом, слаботочные информационные розетки различной конфигурации и оформления — неотъемлемый атрибут устройства телефонных и информационных сетей различных объектов. Выбор наиболее подходящей модели опирается на множество факторов: от конфигурации проводников сети и условий эксплуатации розетки и до особенностей оформления помещения.

Телефонная розетка какой стандарт

С этим покупают Посмотреть

Розетка телефонная (механизм) RJ11/12 1х8 категория 3 (0213-507)

• Код товара 75605111
• Артикул 2CKA000230A0378
• Производитель ABB/Busch-Jaeger

Розетка BLANCA наружная двойная компьютерная RJ45+телефонная RJ11, кат.5e, с изолирующей пластиной, белый

• Код товара 1215001
• Артикул BLNIA045111
• Производитель Schneider Electric/Blanca

Сделано
в России

Розетка открытой установки BLANCA двойная, компьютерная RJ45, кат.5E + телефонная RJ11, с изолирующей пластиной, белый, бежевый

• Код товара 1569756
• Артикул BLNIA045117
• Производитель Schneider Electric/Blanca

Сделано
в России

Celiane Лицевая панель для розетки телефонной белая (68237)

• Код товара 9798361
• Артикул 068237
• Производитель Legrand/Celiane

Celiane Лицевая панель для розетки телефонной белая (68237)

• Код товара 9798361
• Артикул 068237
• Производитель Legrand/Celiane

Quteo Розетка телефонная+компьютерная RJ11+RJ45 категория 5 UTP белая наружная

• Код товара 9662226
• Артикул 782221
• Производитель Legrand/Quteo

Celiane Розетка телефонная RJ11 титан

• Код товара 3604752
• Артикул 696945
• Производитель Legrand/Celiane

С этим покупают Посмотреть

ETIKA Розетка телефонная+компьютерная RJ11+RJ45 категория 5 UTP белая

• Код товара 5861054
• Артикул 672252
• Производитель Legrand/Etika

С этим покупают Посмотреть

ETIKA Розетка телефонная+компьютерная RJ11+RJ45 категория 5 UTP слоновая кость

• Код товара 2442774
• Артикул 672352
• Производитель Legrand/Etika

С этим покупают Посмотреть

ETIKA Розетка телефонная+компьютерная RJ11+RJ45 категория 5 UTP антрацит

• Код товара 491551
• Артикул 672652
• Производитель Legrand/Etika

С этим покупают Посмотреть

ETIKA Розетка телефонная+компьютерная RJ11+RJ45 категория 5 UTP алюминий

• Код товара 1494815
• Артикул 672452
• Производитель Legrand/Etika

С этим покупают Посмотреть

ETIKA Розетка телефонная+компьютерная RJ11+RJ45 категория 5 UTP алюминий

• Код товара 1494815
• Артикул 672452
• Производитель Legrand/Etika

Mosaic Розетка телефонная RJ11 2 модуля 4 контакта

• Код товара 9793275
• Артикул 078731
• Производитель Legrand/Mosaic

Mosaic Розетка телефонная RJ11 1 модуль 4 контакта

• Код товара 9793274
• Артикул 078730
• Производитель Legrand/Mosaic

С этим покупают Посмотреть

GLOSSA Розетка телефон/компьютер RJ11+RJ45 категория 5е в рамку белая

• Код товара 1331754
• Артикул GSL000185
• Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

GLOSSA Розетка телефон/компьютер RJ11+RJ45 категория 5е в рамку бежевая

• Код товара 7940033
• Артикул GSL000285
• Производитель Schneider Electric/GLOSSA

Сделано
в России

С этим покупают Посмотреть

Sedna Розетка компьютерная RJ45 категория 5е в рамку алюминий

• Код товара 6814228
• Артикул SDN4300160
• Производитель Schneider Electric/SEDNA

С этим покупают Посмотреть

W59 Розетка телефон/компьютер категория 5е в рамку бежевая

• Код товара 9819718
• Артикул RSI-251TK5E-2-86
• Производитель Schneider Electric/W59

Сделано
в России

С этим покупают Посмотреть

W59 Розетка телефон/компьютер категория 5е в рамку бежевая

• Код товара 9819718
• Артикул RSI-251TK5E-2-86
• Производитель Schneider Electric/W59

Сделано
в России

С этим покупают Посмотреть

Розетка телефонная RJ-11 категория 3 РКФ-10-00-П

• Код товара 9880202
• Артикул CKK-40D-RT1-K01
• Производитель IEK/Праймер

• Покупателям
  • Способ оплаты
  • Доставка
  • Акции
  • Скидки и баллы
  • Адреса магазинов
  • Договор оферты

• Компания ЭТМ
  • О компании
  • Сервис iPRO
  • Электрофорум
  • ЭТМ Вакансии

Центр поддержки и продаж

• Электрика
• Свет
• Крепеж
• Безопасность

Мы в социальных сетях

• Повышение квалификации
• Часто задаваемые вопросы
• Нашли ошибку?
• Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Основные типы абонентских телефонных линий и услуг

«Последняя миля» между телефонной компанией и абонентским телефонным аппаратом с комментариями Обычно нам нет дела до того, как работает телефонная линия (но только не тогда, когда приходится кричать

«Последняя миля» между телефонной компанией и абонентским телефонным аппаратом с комментариями

Обычно нам нет дела до того, как работает телефонная линия (но только не тогда, когда приходится кричать изо всех сил в телефонную трубку: «Повторите пожалуйста, ничего не слышно!»).

Телефонные компании предоставляют клиенту множество самых разных услуг. В прейскурантах этих услуг разобраться не так просто — что, собственно, предлагается, и сколько за какую услугу следует платить. В этой статье мы ни словом не обмолвимся о ценах, однако попытаемся выяснить, в чем различие между наиболее часто предлагаемыми продуктами и услугами в области телефонной связи.

АНАЛОГОВЫЕ ЛИНИИ, ЦИФРОВЫЕ ЛИНИИ

Во-первых, линии бывают аналоговые и цифровые. Аналоговый сигнал меняется непрерывным образом; он всегда имеет определенное значение, представляющее, например, громкость и высоту передаваемого голоса или цвет и яркость определенного участка изображения. Цифровые сигналы имеют только дискретные значения. Как правило, сигнал либо включен, либо выключен, либо он есть, либо его нет. Иными словами, его значение равно или 1 или 0.

Аналоговые телефонные линии используются в телефонии с незапамятных времен. Даже телефоны пятидесятилетней давности, скорее всего, удастся подключить к абонентскому шлейфу — линии между домашней телефонной розеткой и центральной телефонной станцией. (Центральная телефонная станция — это не сверкающий небоскреб в центре города; длина абонентского шлейфа в среднем не превышает 2,5 миль (четырех километров), так что «центральная телефонная станция», как правило, помещается в каком-нибудь невзрачном здании неподалеку.)

Во время телефонного разговора встроенный в телефонную трубку микрофон преобразует речь в аналоговый сигнал, передаваемый на центральную телефонную станцию, откуда он попадает либо на другой абонентский шлейф, либо на другие коммутационные устройства, если вызываемый номер находится вне зоны действия данной станции. При наборе номера телефонный аппарат генерирует передаваемые по тому же основному каналу сигналы (in-band signals), указывающие, кому предназначен данный вызов.

За время своего существования телефонные компании накопили большой опыт в передаче речи. Установлено, что для выполнения этой задачи в основном достаточен диапазон частот от 300 до 3100 Гц. Напомним, что аудиосистемы класса hi-fi способны воспроизводить звук без искажений в частотном диапазоне 20-20000 Гц, а значит, телефонного диапазона хватает обычно только для того, чтобы абонент мог узнать звонящего по голосу (для других применений этот диапазон с большой вероятностью окажется чересчур узок — для передачи музыки, например, телефонная связь совершенно не годится). Плавный спад амплитудно-частотной характеристики на высоких и низких частотах телефонные компании обеспечивают с помощью аналогового телефонного канала 4000 Гц.

Центральная телефонная станция, как правило, оцифровывает сигнал, предназначенный для дальнейшей передачи по телефонной сети. За исключением Джилбет Каунти (шт. Арканзас) и Рэт Форк (шт. Вайоминг), во всех американских телефонных сетях сигнал между центральными станциями передается в цифровом виде. Хотя во многих компаниях используются цифровые учрежденческие АТС и средства передачи данных, а все средства ISDN основаны на цифровой кодировке, абонентские шлейфы по-прежнему остаются «последним оплотом» аналоговой связи. Объясняется это тем, что большинство телефонов в частных домах не имеют средств оцифровки сигнала и не могут работать с линиями пропускной способностью свыше 4000 Гц.

НА ЧТО ХВАТАЕТ 4000 ГЦ?

Модем — это устройство, преобразующее цифровые сигналы компьютера в аналоговые сигналы с частотами, в пределах полосы пропускания телефонной линии. Максимальная пропускная способность канала напрямую связана с полосой пропускания. Точнее, величина пропускной способности (в битах/сек) определяется полосой пропускания и допуском на отношение сигнал/шум. В настоящее время максимальная пропускная способность модемов — 33,6 Кбит/с — уже близка к этому пределу. Пользователи модемов с пропускной способностью 28,8 Кбит/с хорошо знают, что зашумленные аналоговые линии редко обеспечивают их полную пропускную способность, которая часто оказывается куда ниже. Сжатие, кэширование и прочие увертки помогают несколько выправить ситуацию, и тем не менее мы скорее доживем до изобретения вечного двигателя, чем до появления модемов с пропускной способностью 50 или хотя бы 40 Кбит/с на обычных аналоговых линиях.

Телефонные компании решают обратную задачу — оцифровывают аналоговый сигнал. Для передачи получающегося цифрового сигнала используются каналы пропускной способностью 64 Кбит/с (это — мировой стандарт). Такой канал, именуемый DS0 (digital signal, нулевой уровень), является базовым кирпичиком, из которого строятся все прочие телефонные линии. Например, можно объединить (правильный термин — уплотнить) 24 канала DS0 в канал DS1. Арендуя линию T-1, пользователь фактически получает канал DS1. Подсчитывая суммарную пропускную способность DS1, надо помнить, что после каждых 192 информационных бит (то есть 8000 раз в секунду) передается один бит синхронизации: всего получается 1,544 Мбит/с (64000 умножить на 24 плюс 8000).

ВЫДЕЛЕННЫЕ ЛИНИИ, КОММУТИРУЕМЫЕ ЛИНИИ

Помимо линии Т-1 клиент может арендовать выделенные линии или пользоваться обычными коммутирующими линиями. Арендуя у телефонной компании канал T-1 или низкоскоростную линию передачи данных, например цифровую линию dataphone (dataphone digital service, DDS), абонент фактически берет напрокат прямое соединение и в результате становится единственным пользователем канала с пропускной способностью 1,544 Мбит/с (T-1) или 56 Кбит/с (низкоскоростная линия).

Хотя технология frame relay и предполагает коммутацию индивидуальных кадров, соответствующие услуги предлагаются пользователю в виде виртуальных каналов связи между фиксированными конечными точками. С точки зрения архитектуры сети, frame relay следует рассматривать, скорее, как выделенную, нежели как коммутируемую линию; немаловажен тот факт, что цена такой услуги при той же пропускной способности существенно ниже.

Коммутационные услуги (примером их может служить обслуживание обычного квартирного телефона) — это услуги, приобретаемые у телефонной компании. Абоненту по требованию предоставляется осуществляемое с помощью сети коммутаторов общего пользования соединение с любым узлом телефонной сети. В отличие от ситуации с выделенными линиями, плата в этом случае взимается за время соединения или реальный объем трафика и зависит большей частью от частоты и объема пользования сетью. Коммутационные услуги цифровой связи могут предоставляться на основе протоколов X.25, Switched 56, ISDN Basic Rate Interface (BRI), ISDN Primary Rate Interface (PRI), Switched Multimegabit Data Service (SMDS) и ATM. Некоторые организации, например университеты, железные дороги или муниципальные организации, создают частные сети с использованием собственных коммутаторов и арендованных, а порой даже своих собственных линий.

Если линия, полученная от телефонной компании, цифровая, то для обмена данными между телефонной сетью и оконечным оборудованием (этим термином телефонные компании обозначают такое оборудование, как компьютеры, факсимильные аппараты, видеотелефоны и цифровые телефонные аппараты) не требуется выполнять преобразование цифровых сигналов в аналоговые, а следовательно, необходимость в модеме отпадает. Тем не менее и в этом случае пользование телефонной сетью накладывает определенные требования на абонента. В частности, следует обеспечивать корректную концевую заделку абонентского шлейфа, правильную передачу трафика и поддержку диагностики, выполняемой телефонной компанией.

Линия, поддерживающая протокол ISDN BRI, должна быть подсоединена к устройству под названием NT1 (network termination 1). Помимо концевой заделки линии и поддержки диагностических процедур устройство NT1 осуществляет согласование двухпроводного абонентского шлейфа с четырехпроводной системой цифрового оконечного оборудования. При использовании арендованных цифровых линий T-1 или DDS, а также услуг цифровой связи в качестве нагрузки линии следует использовать модуль обслуживания канала (channel service unit, CSU). CSU работает как терминатор, обеспечивает корректную нагрузку линии и отрабатывает команды диагностики. Оконечное оборудование, имеющееся у клиента, взаимодействует с модулем обслуживания данных (data service unit, DSU), который преобразует цифровые сигналы к стандартному виду и передает их на CSU. Конструктивно CSU и DSU часто объединяются в один модуль под названием CSU/DSU. DSU можно встроить в маршрутизатор или мультиплексор. Таким образом, и в этом случае (хотя модемы здесь не нужны) потребуется установка определенных интерфейсных устройств.

НОСИТЕЛИ ДЛЯ ТЕЛЕФОННОЙ СВЯЗИ

Большинство аналоговых абонентских шлейфов лишь при очень благоприятных условиях могут обеспечить пропускную способность в 33,6 Кбит/с. С другой стороны, та же самая витая пара, соединяющая офис с центральной телефонной станцией, вполне может использоваться для работы с ISDN BRI, что дает пропускную способность по данным 128 Кбит/с и еще 16 Кбит/с для управления и настройки. В чем тут дело? Сигнал, передаваемый по аналоговым телефонным лииниям, подвергается фильтрации для подавления всех частот свыше 4 КГц. При использовании цифровых линий такой фильтрации не требуется, поэтому полоса пропускания витой пары оказывается существенно шире, а следовательно, повышается и пропускная способность.

Арендуемые линии с пропускной способностью 56 и 64 Кбит/с представляют собой двухпроводные или четырехпроводные цифровые линии (в последнем случае одна пара используется для передачи, а другая — для приема). Эти же линии пригодны в качестве носителя для предоставления услуг цифровой связи, например frame relay или Switched 56. В качестве носителя для T-1, а также ISDN PRI и frame relay часто применяются четырехпроводные линии или даже оптические кабели. Линии T-3 иногда представляют собой коаксиальный кабель, но чаще они все-таки выполняются на основе оптического.

Хотя ISDN по-прежнему и привлекает самое широкое внимание как средство высокоскоростной передачи сигнала на большие расстояния, в последнее время появились более новые средства связи для «последней мили» (т.е. абонентского шлейфа). Компании PairGain и AT&T Paradyne предлагают продукты на базе разработанной компанией Bellcore технологии высокоскоростного цифрового абонентского шлейфа (high bit-rate digital subscriber loop, HDSL). Данные продукты позволяют уравнять возможности всех имеющихся абонентских шлейфов; установив устройства HDSL на обоих концах линии, можно получить пропускную способность DS1 (1,544 Мбит/с) практически на всех существующих абонентских шлейфах. (HDSL длиной до 3,7 км может использоваться на абонентских шлейфах без повторителей в случае стандартных проводов 24 калибра. Для работы обычных линий T-1 необходимо ставить повторители через каждые километр-полтора). Альтернативой HDSL в достижении пропускной способности DS1 на «последней миле» является либо использование оптического кабеля (что весьма накладно), либо установка нескольких повторителей на каждой линии (это не так дорого, как оптоволоконная техника, но все равно недешево). Кроме того, в данном случае существенно возрастают расходы телефонной компании, а следовательно и клиента, на поддержание линии в рабочем состоянии.

Но даже и HDSL — не последнее слово техники в области увеличения пропускной способности на «последней миле». Ожидается, что наследник HDSL, технология асимметричного цифрового абонентского шлейфа (asymmetrical digital subscriber line, ASDL), сможет обеспечить пропускную способность 6 Мбит/с в одном направлении; пропускная способность другого существенно ниже — что-нибудь около 64 Кбит/с. В идеале или, как минимум, при отсутствии чьей-либо монополии — если считать, что стоимость услуги для клиента примерно соответствует ее себестоимости для телефонной компании — большая доля клиентов могла бы пользоваться ISDN PRI (или другими услугами на базе T-1) по цене, сравнимой с теперешней ценой ISDN BRI.

Однако сегодня сторонникам ISDN, скорее всего, беспокоиться не о чем; в большинстве случаев телефонные компании предпочтут увеличить пропускную способность линий и положить всю прибыль себе в карман без снижения стоимости услуг для клиента. Вовсе не очевидно, что тарифы на услуги должны быть основаны на здравом смысле.
