Штекер для телефонной розетки

Настройка оборудования

Блог о модемах, роутерах и gpon ont терминалах.

Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает.
Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.
В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля.
Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.
После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Помогло? Посоветуйте друзьям!

Как обжать телефонный кабель — 2 и 4 жилы : 8 комментариев

  1. Александр26 июля 2015 в 12:35

В молодости у меня не было проблемы поехать на автомобиле. Заправил, сел, завёл, включил передачу и поехал. Не доставало только малости — автомобиля:)

Когда контора по весне начала проводить сокращение и все начали «стрич», то по тихому увел целый обжимной набор от RJ-11 до RJ-45. За 3 месяца накалымил на ремонт своего 24 кв.м гаража =р

Читать еще:  Сетевой фильтр 5 розеток шнур 5 метров

А у нас обжимной инструмент был препоганейший и я свой купил.

К недостаткам можно отнести достаточно высокую цену, в среднем 15-25 рублей за метр и в некоторых регионах П-296 достаточно трудно приобрести. Как и любой другой 4 жильный кабель, П-296 не подходит для создания гигабитных сетей.

Большая толщина кабеля затрудняет его прокладку по квартире. Оплётку кабеля необходимо заземлять, иначе она будет плохо выполнять свои функции. Из-за большей толщины проводников П-296 плохо поддается обжиму, поэтому к концам П-296 в любом случае необходимо будет присоединять участки витой пары для обжима. Поэтому П-296 лучше всего использовать именно на открытых участках, в квартирах или подъездах переходя на витую пару.

полярность на 2ух жильном кабеле имеется или без разницы.
сорян может это глупый вопрос .

У нас прямой вариант используется, то есть не меняется полярность.

Мой кримпер на некоторых видах кабелей почему-то режет изоляцию с жилами, хотя там и есть специальная выемка для провода (не помогает). Поэтому приходится вручную срезать изоляцию, из-за чего время на обжатие увеличивается примерно до 30 минут.
А на некоторых коннекторах нет разделений, чтобы правильно воткнуть жилы, поэтому время на обжатие увеличивается до 1 часа. И поэтому хотелось бы обратить внимание на то, что не каждое оборудование подойдет для быстрого монтажа или начинающего…

Подсоединение телефонной розетки Legrand

Есть такая (на фотках) телефонная розетка Legrand.
К ней приходит utp 5 cat (4 пары).
Задача стоит такая — грамотно все подключить.
Впервые вообще с этим столкнулся. Если бы там было две клеммки, то вопросов бы не было.
А в этой розетке 4 винта (самозасекающиеся контакты) — непонятно какую пару, каким винтом затягивать.
Ну, не специалист я.
Поиском ничего пока не нашел.

Обычные телефоны работают на паре 2 и 3, т.е. внутренние контакты, если смотреть с лицевой стороны панели. До упора вгоняешь провод в гнёзда контакты 2 и 3, отвёрткой поворачивая по часовой зажимаешь их там. Проверь чтоб не вылезали. Там в каждом по две дырки, это без разницы(нужны если надо запаралелить) Если розетка двойная то соответственно контактов в два раза больше. Если подключить системный телефон, то там могут быть рабочими и 1, 4, но скорее всего у Вас не так.

Обычный двухпроводный телефон подключается к двум ВНУТРЕННИМ проводам разъема.
Если это не какой-то хитрый телефон — то полярность ему без разницы.

м.а.н. , стало немного понятнее. Спасибо.
В каждое гнездо (2 и 3) вгонять по одному проводку? Ну, например синей пары.
Или же — по паре (синиюю пару и желтую например)?

Rembo написал :
В каждое гнездо (2 и 3) вгонять по одному проводку?

Именно так. И не зачищайте изоляцию.

Только не по паре — клемма предназначена для одной жилы.

Ну, спасибо, друзья.
Надеюсь теперь всё получится.

Для локальных сетей категории 5 (и выше), существует определенный порядок соединения пар кабеля в розетках (и разъемах), EIA/TIA 568A и EIA/TIA 568B. Наиболее широко используется EIA/TIA 568B. Согласно данному (EIA/TIA 568B) стандарту, на центральные контакты (4, 5) разъема RJ45 обжимается синяя/бело-синяя пара, на следущие (3, 6) — оранжевая/бело-оранжевая.

При определенном умении, разъемы RJ11 (телефонные), совместимы с RJ45 (компьютерные) именно по центральным контактам. Поэтому лучше всего на RJ11 расшивать центральные (по EIA/TIA 568B) пары, то есть синюю/бело-синюю (контакты 2,3 разъема RJ11) и оранжевую/бело-оранжевую (контакты 1,4).

Читать еще:  Телефонная розетка адаптер элсет

Все — IMHO, естественно.

Der Gast написал :
синюю/бело-синюю (контакты 2,3 разъема RJ11) и оранжевую/бело-оранжевую (контакты 1,4).

Откуда у телефонной линии 2 пары?

avmal написал :
Откуда у телефонной линии 2 пары?

Смотрим фотки в первом сообщении этой темы, считаем количество контактов на розетке, а также полностью читаем второе сообщение этой темы.
Телефоны могут использовать одну или две пары телефонной линии. А вообще, пар может быть и три. За подробностями — в

Der Gast написал :
Телефоны могут использовать одну или две пары телефонной линии.

И куда тогда, следуя вашей логике, надо воткнуть еще две пары — кабель-то подходит четырехпарник? И расскажите заодно для чего используется вторая пара при связи абонента и АТС.

2avmal Две пары используют системные телефоны УАТС.

Эххх ну почему люди постоянно ищут себе геморой.
Это откуда такой легран откопали его уже несколько лет не используют.
Подсоединение непомню ( можно посмотреть но через 3 дня. думаю тогда уже ненужно будет )точно что 2 и 3 в одно отверстие 2 разьема белосиний провод в одно отверстие 3 разъема синий провод. Незаработает меняем отверстия в разъемах.
Если не проблемотично купите себе новую леграновскую розетку.
Сейчас чудные розетки выпускают все нарисовано поцветам да и подключать удобно проводочки расплел крышечку сверху прижал и все.
В «витой паре» используеся для телефонии только одна пара синий и белый (синебелый) провод.
В разъемах и розетках центральная пара.
При подключении желательно знать.. как сделано подключение на другой стороне.
Использовать розетку с разъемом RJ45 для подключения телефона разъем RJ11 нерекомендую телефонный провод будет болтаться как . в стакане.
Если только у розетки есть специальная вставка для разъема RJ11 .

ТВ, телефонные разъемы

Сбросить все фильтры

г. Долгопрудный, Лихачевский пр. 74, ТЦ «Город» (3) г. Москва, ул. Чертановская 20 стр 3, ТРЦ «Гравитация» (0)

  • Розетки и выключатели скрытой установки (910)
  • Розетки и выключатели открытой установки (358)
  • Рамки (316)
  • Переключатели (58)
  • Розетки и выключатели с влагозащитой (42)
  • Автоматика низковольтная (605)
  • Боксы, щиты (206)
  • Зажимы для проводов (185)
  • Провода (173)
  • Коробки монтажные (101)
  • Кабель-каналы (89)
  • Патроны (58)
  • Трубы электротехнические (24)
  • Звонки дверные (23)
  • Переходники электрические (20)
  • Крепеж-клипсы (18)
  • ТВ, телефонные разъемы (10)
  • Предохранители (9)
  • DIN-рейки (9)
  • Термоусадочные трубки (8)
  • Знаки электробезопасности (3)
  • Счетчики электроэнергии (1)
  • Лампы светодиодные (484)
  • Фонари (188)
  • Светильники настольные и напольные (182)
  • Светильники настенные и потолочные (180)
  • Прожекторы (53)
  • Светильники встраиваемые (47)
  • Лампы накаливания (44)
  • Ночники (40)
  • Лампы галогенные (30)
  • Датчики движения, освещения (23)
  • Трансформаторы, драйверы (19)
  • Лампы люминесцентные (12)
  • Лампы переносные (9)
  • Ленты светодиодные (8)
  • Плафоны, рассеиватели (7)
  • Удлинители бытовые (248)
  • Корпусы удлинителя (59)
  • Удлинители садовые (51)
  • Вилки электрические (48)
  • Сетевые фильтры (39)
  • Тройники (26)
  • Штепсели (10)
  • Шнуры с вилкой (1)
  • Батарейки (138)
  • Батареи аккумуляторные (18)
  • Изолента (66)
  • Паяльники (33)
  • Припои (29)
  • Мультиметры (11)
  • Тестеры напряжения (3)
  • Популярные вверх ↑
  • Цена по возрастанию ↑
  • Цена по убыванию ↓
  • Сначала новинки ↓
  • По рейтингу ↓
  • 30
  • 60
  • 120

Часто задаваемые вопросы про ТВ, телефонные разъемы

  • Каталог товаров
  • Популярные товары
  • Избранное
  • Спецпредложения
  • История просмотров
  • Наши магазины
  • Сервис и помощь
  • Как заказать
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы и предложения
  • Вход в личный кабинет
  • Контакты
  • Партнерам
  • Поставщикам
  • Арендодателям
  • Оптовым покупателям
  • Транспортным компаниям и курьерам
  • О компании
  • Наши реквизиты
  • Документы
  • Условия продажи товаров
  • Подарочные сертификаты
  • Дисконтная программа
  • Активация Дисконтной Карты
Читать еще:  Адаптер розетка с узо дпа16в 30ма iek

Copyright © 2011-2021. Все права защищены.
Адрес: г. Москва, ул. Чертановская 20 (метро Южная)

Штекер для телефонной розетки

Сделано
в России

Розетка ATLASDESIGN телефонная RJ11 механизм белый (ATN000181)

  • Код товара 7399225
  • Артикул ATN000181
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

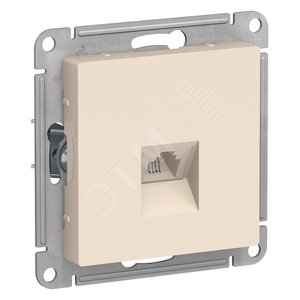

Розетка ATLASDESIGN телефонная RJ11 механизм бежевый (ATN000281)

  • Код товара 1503006
  • Артикул ATN000281
  • Производитель Schneider Electric/AtlasDesign

Сделано
в России

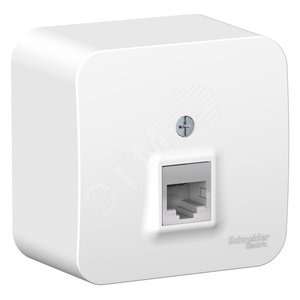

Розетка BLANCA наружная телефонная RJ11, с изолирующей пластиной, белый (BLNIA011001)

  • Код товара 5104621
  • Артикул BLNIA011001
  • Производитель Schneider Electric/Blanca

Сделано
в России

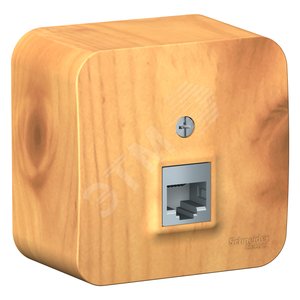

Розетка BLANCA наружная телефонная RJ11, с изолирующей пластиной, ясень (BLNIA011005)

  • Код товара 8776097
  • Артикул BLNIA011005
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка BLANCA наружная телефонная RJ11, с изолирующей пластиной, ясень (BLNIA011005)

  • Код товара 8776097
  • Артикул BLNIA011005
  • Производитель Schneider Electric/Blanca

Сделано
в России

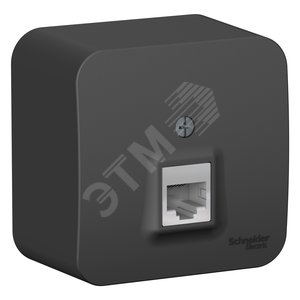

Розетка BLANCA наружная телефонная RJ11, с изолирующей пластиной, антрацит (BLNIA011006)

  • Код товара 4192708
  • Артикул BLNIA011006
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка BLANCA наружная телефонная RJ11, с изолирующей пластиной, антрацит (BLNIA011006)

  • Код товара 4192708
  • Артикул BLNIA011006
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка открытой установки BLANCA телефонная RJ11, с изолирующей пластиной, белый, бежевый (BLNIA011007)

  • Код товара 7406767
  • Артикул BLNIA011007
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка открытой установки BLANCA телефонная RJ11, с изолирующей пластиной, белый, бежевый (BLNIA011007)

  • Код товара 7406767
  • Артикул BLNIA011007
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка BLANCA наружная двойная компьютерная RJ45+телефонная RJ11, кат.5e, с изолирующей пластиной, белый (BLNIA045111)

  • Код товара 1215001
  • Артикул BLNIA045111
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка открытой установки BLANCA двойная, компьютерная RJ45, кат.5E + телефонная RJ11, с изолирующей пластиной, белый, бежевый (BLNIA045117)

  • Код товара 1569756
  • Артикул BLNIA045117
  • Производитель Schneider Electric/Blanca

Сделано
в России

Розетка компьютерная 6P4C (RJ-11). 2 порта (RJ-11 6P4C)

  • Код товара 2300124
  • Артикул 10-0306
  • Производитель SUPRLAN/Компоненты СКС

С этим покупают Посмотреть

CARIVA Розетка телефонная RJ11х1 в рамку бежевая (773738)

  • Код товара 9735472
  • Артикул 773738
  • Производитель Legrand/Cariva

С этим покупают Посмотреть

CARIVA Розетка телефонная RJ11х1 в рамку бежевая (773738)

  • Код товара 9735472
  • Артикул 773738
  • Производитель Legrand/Cariva

С этим покупают Посмотреть

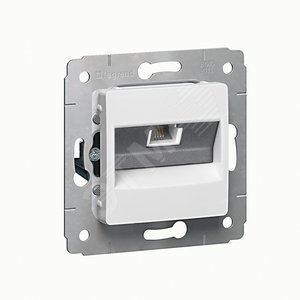

CARIVA Розетка телефонная RJ11х1 в рамку белая (773638)
