Расположение розеток под духовой шкаф

Размещение розеток/выводов под встраиваемую технику

В данной теме мы подробно раскроем очень важную информацию – как правильно разместить розетки и подготовить электрику для установки кухни. Мы не стали копировать многочисленные картинки из интернета на эту тему (не все из них корректны), а нарисовали собственную схему, исходя из нашего опыта. За высоту цоколя в данной схеме возьмем 120мм.

  1. Надо определиться с количеством, типом и расположением встраиваемой техники. Для розеток к технике под столешницей и в пеналах – верх розетки не выше цоколя (у нас 120мм). Следует отметить, что данная схема также подходит и для популярных сейчас кухонь вплотную до потолка, так как сверху кухни розеток и проводки нет.
  2. ПММ. Стандартные посудомойки (ПММ) стоят на полу, для них есть особенность – нельзя делать встраиваемую ПММ рядом со стир. машиной или хол-ком/мороз-ком, если он встроен под столешницу, так как ПММ крепится в боковые стенки соседних модулей. Не рекомендуется встраивать ПММ, предназначенную для монтажа под столешницу, в пенал. В принципе можно (и мы так делали, если других вариантов нет), но там есть свои дизайнерские и конструктивные особенности, и их все надо учитывать, тут надо консультироваться со специалистом. Розетка для ПММ — сбоку от нее. Подводка воды к ПММ – там же, где подводка воды к мойке. Выход канализации – отдельный или общий с мойкой, так же в зоне мойки. Есть еще компактные ПММ для встройки в пенал (это редкость, многие про них даже не знают) – для них розетка — как для морозильника в пенал.
  3. Стиральная машина (отдельная или встраиваемая) стоит на полу всегда – розетка справа или слева.
  4. По варочную панель розетку сейчас обычно уже не делают, чаше делается выход провода из стены 1-1,5м, который непосредственно подсоединяется в варочную панель. При грамотном проекте электрики в квартире этот провод всегда на отдельном автомате.
  5. Хол-к всегда встраивается в пенал и стоит на дне пенала, а не на полу. Тут розетка делается под ним. Розетку под хол-к лучше завести на отдельный автомат – если уехали в отпуск, отключаем все, кроме хол-ка.
  6. Морозильники бывают 2х видов. Первый — для встройки под столешницу, стоит на полу – тут полный аналог ПММ, розетка справа или слева. Второй – для встройки в пенал, стоит на дне пенала, тут полный аналог хол-ка, розетка делается под ним.
  7. Духовка и СВЧ (а также пароварки, кофемашины и пр.) – одинаковые по типу встройки. Тут розетки делаются под ними в цоколе. Для некоторых СВЧ можно делать розетку прямо за ней – надо смотреть размеры конкретной модели, но если делать под цоколем – точно не ошибетесь, правда может не хватить длины провода, но его легко нарастить.
  8. Вытяжка отдельная – выход провода за вытяжкой, в коробе вытяжки. Вытяжка встраиваемая – выход провода (лучше с накладной розеткой на конце – в зависимости от модели) за воздуховодом, в соотв. с размерами вытяжки.
  9. Светодиодная подсветка. Рассматриваем только ее, как современный и долговечный вариант, эконом-класс не рассматриваем. Особенность – всегда есть блок питания, который надо где-то размещать. Если есть встроенная вытяжка – за ее воздуховодом (который потом закроется ДСП коробом) сделать провод 220В для блока питания светодиодной ленты/отдельного светильника (подсветка столешницы), предварительно заведя его на выключатель. Далее к месту вывода ленты провод 12В подведется при монтаже кухни. Если вытяжка далеко от светильника, или она отдельная – смотреть по месту, выводить провод питания 220В надо в верхний шкаф, где будет расположен блок питания, и под которым будет светильник или будет подключаться лента.
  10. Измельчитель (если будет) – в любом месте под мойкой, чтобы не мешал сантехнике, задней стенки у модуля под мойку нет.
  11. Если в кухне будут электроприводы – тут лучше делать по схеме, предоставленной производителем кухни.
  12. Розетки рабочей зоны обычно делают на высоте 1050, выше нет смысла. По количеству решать Вам, учитывая, что в современной кухне обычно есть чайник, тостер, кофемашина (если она не встроена), мультиварка, блендер, миксер + нужна зарядка для телефона.

Надо отметить, что это проверенная и грамотная схема, при выполнении которой у Вас вся техника встанет без проблем. Но это общая схема, она не может учесть все ньюансы, и тут не охватить всю технику – кофемашину, винный шкаф, розетки для электроприводов фасадов. Также могут быть коррективы на конкретную технику. Для наших Заказчиков к договору с проектом кухни проект электрики под Вашу конкретную кухню и конкретную технику прилагается бесплатно, и Вам не придется с этим всем заморачиваться.

Как встроить духовой шкаф своими руками, чертежи и расчеты

В современных кухнях все чаще можно увидеть встраиваемую бытовую технику. И это неудивительно. Интегрированные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи позволяют сохранить рабочую поверхность, более функционально распорядиться внутренним пространством шкафов. И, конечно же, придают более целостный и гармоничный вид общему дизайну кухни. Как встроить духовой шкаф своими руками? Начинать стоит с правильной планировки кухонного гарнитура.

  1. Где должна быть розетка под духовой шкаф и варочную панель
  2. Чертежи как встроить духовой шкаф своими руками
  3. Тумба под духовой шкаф своими руками, чертежи и расчеты

Где должна быть розетка под духовой шкаф и варочную панель

При грамотном подходе в разработке дизайн-проекта кухни расположение отдельностоящей плиты или дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Поэтому еще на стадии начала ремонта можно четко определить место размещения духовки. И, соответственно, предусмотреть розетки под ее подключение.

Однако тут не все однозначно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке образуется «мертвая» зона, которая не даст задвинуться духовому шкафу до нужной глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Гораздо удобнее сначала отключить технику, а уже потом вынуть из кухонной тумбы. А не наоборот – при возникшей потребности в отключении от сети начинать выдвигать довольно тяжеловесный агрегат.

Самое оптимальное решение – вынести розетку ниже уровня столешницы в близлежащий шкаф-тумбу. Идеально, если в соседнем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стенку не устанавливать вообще. Достаточно вынуть нужный ящик – и доступ к розетке открыт.

Также неплохое решение прикрутить накладную розетку к боковине шкафа с распашными створками. Мешать она внутреннему наполнению тумбы не будет, а пользоваться ею вполне удобно.

Главное чтобы этой тумбой не оказался стол под мойку. Столь близкое соседство с водой, сливом канализации нежелательно.

Чертежи как встроить духовой шкаф своими руками

Эта задача не так сложна, как может показаться на первый взгляд. Для облегчения встройки бытовая техника выпускается в определенных стандартных габаритах. Вы всегда можете поменять одну встроенный духовой шкаф на другой, не меняя при этом кухонную мебель.

Стандарты тут просты: любой электрический или газовый духовой шкаф встраивается в нишу 600х600 мм. Причем ширина ниши 600 мм с учетом толщины боковых стенок модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).

Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. То есть корпус до переднего свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в различных дизайнерских вариациях, вполне.

Нюансы могут возникнуть в специфических нестандартных случаях. Поэтому внимательно изучайте инструкцию на этапе приобретения бытовой техники. Для некоторых духовых шкафов требуется предусмотреть в конструкции короба места для вентиляции.

А то и вовсе специальный вырез для циркуляции воздуха в дне шкафа или столешнице.

Типовая конструкция шкафа под духовой шкаф представлена на чертеже.

Читать еще:  Мини генератор с розеткой

Если стол-тумба «зажимается» между соседними модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообще.

Если высота кухонного гарнитура стандартная (840-850 мм при разных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Путем простых вычислений (720-600) получаем по низу встройки пространство в 120 мм. Точнее свободным пространством будет (120-32) всего 88 мм, за вычетом толщин дна и полки.

В это пространство обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если увеличить высоту нижнего ряда кухни под стать своему росту (про это можно почитать здесь), то выдвижной ящик будет более глубоким и функциональным.

Собственно, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте пространство нижнего ящика.

Но тут есть один важный нюанс. Глубину боковин увеличенного по высоте шкафа нужно также увеличивать, чтобы не было видно щели между стеной и корпусом шкафа.

А это значит, циркуляция воздуха возле встроенной таким образом духовки своими руками будет нарушена. Не зря ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В котором видно, что нужно оставить выпил под циркуляцию воздуха.

Поэтому в столешнице, покрывающей такой невысокий шкаф под встроенный духовой шкаф своими руками, следует предусмотреть вырез. Его можно прикрыть вентиляционной решеткой.

Тумба под духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Если решено ставить стягивающую планку по центру модуля, то ее следует опустить примерно на 10 мм относительно боковин. Иначе она помешает врезке варочной поверхности в столешницу над духовым шкафом своими руками.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

Название деталидлинаширинакол-во
1Дно6005001
2Полка5685001
3Боковины7045002
4Задник за ящиками885681
5Бок ящика450602
6Лоб ящика510602
1Дно ящика (ДВП)5404481
2Фасад ящика (ЛДСП, МДФ, массив)1165961

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Розетки на кухне: располагаем правильно, изучаем распространенные ошибки и подбираем оптимальный кабель

На стадии чернового ремонта вам обязательно потребуется сделать подробный план всех коммуникаций: подвод и слив воды, расположение розеточной группы, схема выключателей и освещения. Сегодня мы предлагаем поговорить на тему электрики, а именно: правильное расположение розеток в кухне, какие кабеля необходимо использовать и рассмотрим типичные ошибки в этом деле.

Подбираем силовой кабель и другие мелочи

В начале ремонта вам необходимо сделать предварительный план, где будут располагаться все коммуникации, расположение будущей мебели и техники. После этого можно уже начать прокладывать проводку, но учтите, что закладывать кабель в стену разрешено только проводом ВВГнг и желательно трехжильным.

Если вы будете вести магистраль по потолку — кабель ВВГнг с приставкой LS можно прокладывать без гофры. Обязательно распределите автомат-выключатели у себя в щитке по группам и рассчитайте мощность каждого прибора. Посчитайте примерное количество бытовых приборов и их приблизительное потребление и исходя из цифр выберите подходящий кабель.

Важно: если вы хотите расположить розетки в ряд и дополнить их выключателем — используйте для каждого механизма отдельную монтажную коробку и кабель. В случае монтажа розетки для духового шкафа — сделайте к нему отдельный кабель и запитайте напрямую через отдельный автомат.

Все о размещении розеток от А до Я

В этом разделе мы предлагаем подробнее изучить расположение розеток на кухне и какие есть общие правила и ошибки. Самое важное в этом деле — придерживаться всех норм электромонтажа, так как это ваша безопасность.

Правила и общие требования

Давайте начнем с правил и требований, которых нужно придерживаться при монтаже розеточной группы.

  1. Заранее подготовьте схему, где будет располагаться бытовая техника, так как допустимое расстояние от розетки до приборов — 1,5 метра.
  2. Запрещено монтировать электроблоки в мокрых зонах: под кухонной мойкой и возле смесителя.
  3. Помните, что допустимая высота розетки от пола — 30 см. Не переживайте, розетки можно встраивать внутрь кухонного гарнитура.
  4. В случае расположения блоков на кухонном фартуке — отступите от столешницы 25 см, чтобы обезопасить розетку от брызгов.
  5. Не используйте удлинители, так как в готовых изделиях закладывают кабель с сечением 1 мм2 и общая допустимая нагрузка на все гнезда — 16 ампер.
  6. Воздержитесь от накладных блоков — это неэстетично и они могут помешать встраиваемой мебели и технике.
  7. Обязательно уточните у мебельщиков все точные размеры шкафов и полочек, чтобы не прогадать с расположением розеток и выключателей.

Размещаем розетки

Теперь перейдем к самому интересному: как правильно расположить розетки на кухне.

  • узнайте у мебельщиков точные размеры кухонной мебели;
  • предварительно замеряйте габариты вашей техники;
  • перенесите примерный чертеж на вашу стену;
  • начертите на готовом шаблоне нужные розетки.

Список распространенных приборов, для которых нужны блоки:

  • вытяжка — разрешено выводить розетку на высоте 1,8-2 метров от пола;
  • микроволновая печь;
  • холодильник — минимальное расстояние от пола — 30 см;
  • стиральная машинка;
  • духовой шкаф — желательно подключить отдельным кабелем и вывести на автомат, а расположение розетки для духового шкафа можно монтировать слева, справа или ниже самого прибора;
  • варочная поверхность — такой же случай, как и с духовым шкафом, но можно использовать розетку и вилку, если значение не превышает 16 ампер;
  • дополнительные розетки на кухонном фартуке — допустимое расстояние от столешницы — 25 см.

Используйте розетки на 16 ампер и только от проверенных производителей.

Фото примеры расположения розеток на кухонной зоне

Чтобы облегчить работу по расположению розеток — используйте Web приложения по планировке квартир. Таким методом вы сможете увидеть готовую картину в целом.

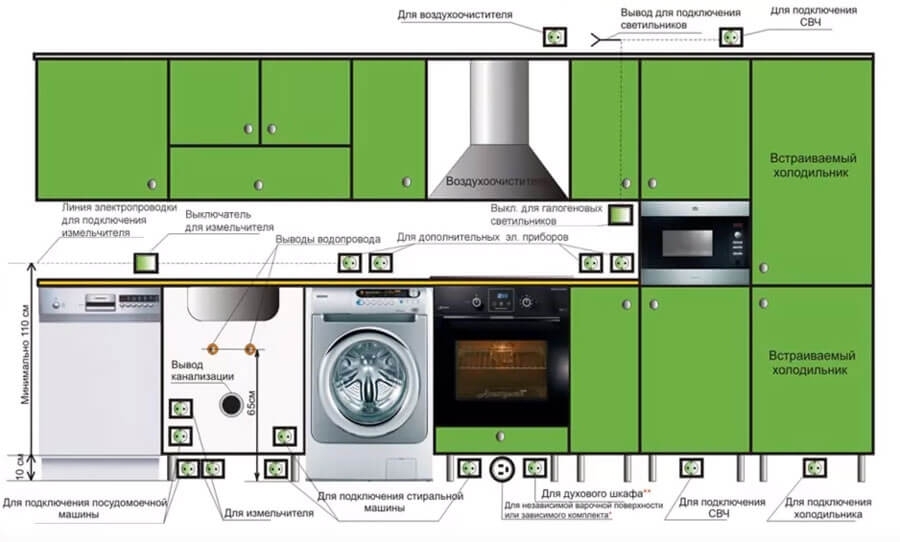

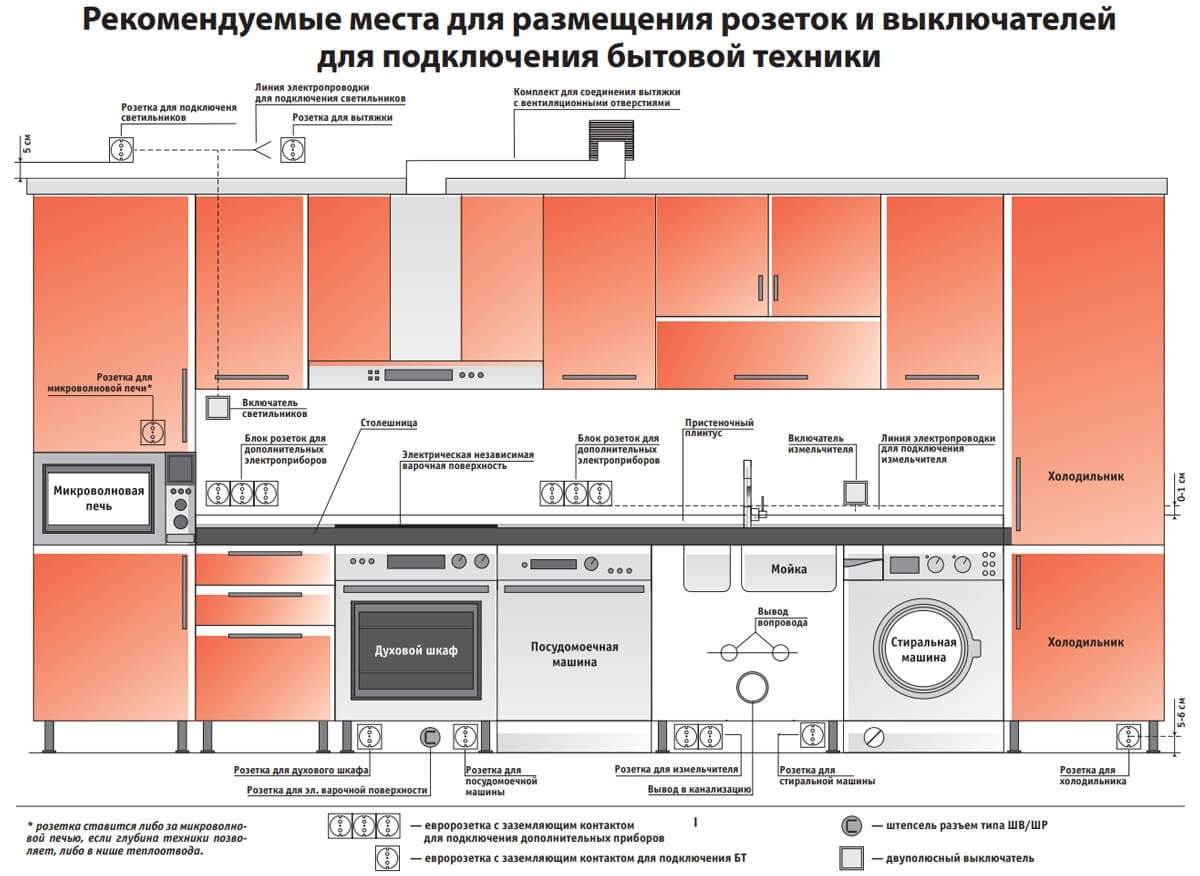

1. Рекомендуемые места по размещению розеток на кухне с фото.

2. Пример кухонной мебели с размерами.

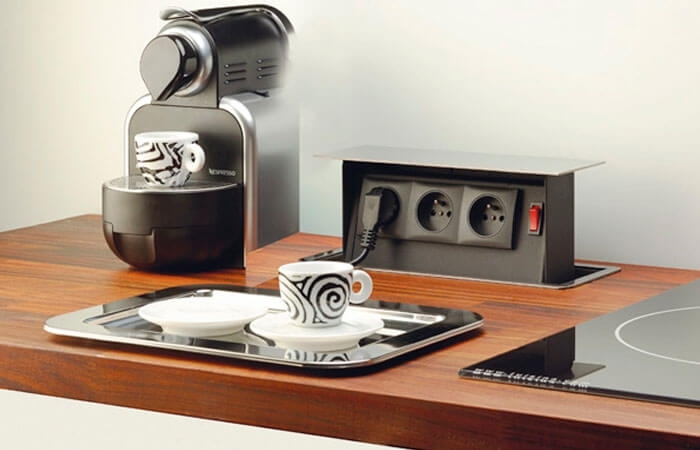

3. Вариант встраиваемой розетки в столешницу (влагостойкий вариант).

4. Типичное расположение блоков.

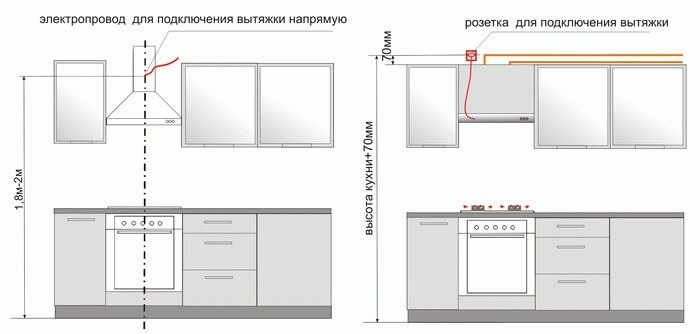

5. Схема монтажа для вытяжки.

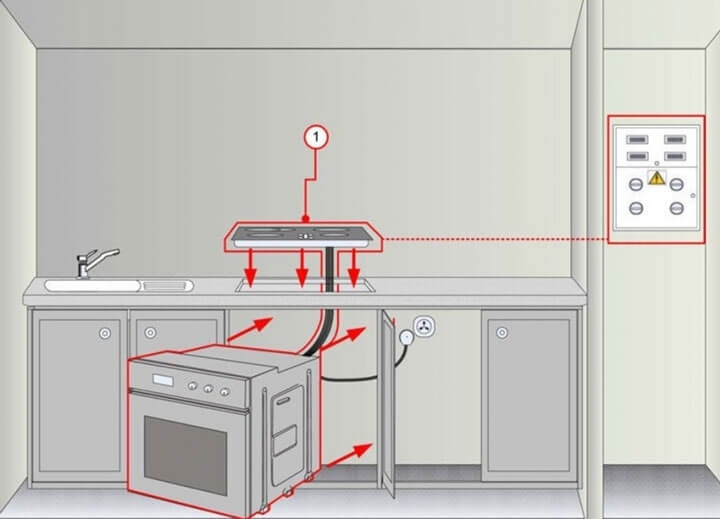

6. Подключение розетки для варочной и духовки.

Исходя из примеров, вы сможете визуально понять, как правильно расположить необходимые точки подключения, чтобы не допустить ошибок. Но мы настоятельно рекомендуем в первую очередь согласовать дизайн-проект кухни, а после начать монтаж розеток и выключателей.

Расположение электрических розеток на кухне

У современной хозяйки на кухне есть много помощников, питающихся от электрической сети. Они упрощают ее труд, делая процесс приготовления пищи быстрее и комфортнее. Но, чтобы достичь максимального удобства при использовании бытовой техники, необходимо выбрать правильное расположение розеток на кухне. Кроме того, от этого зависит еще и ваша безопасность.

Повреждения шнуров питания электроприборов в процессе эксплуатации не только могут привести к удару электротоком, но и к пожару. Поэтому к выбору мест размещения розеток на кухне следует подойти серьезно.

Планировка кухни перед ремонтом

Необходимость сделать розетки на кухне более удобными возникает при выполнении ремонта кухонного помещения, связанного с изменением его дизайна. При этом устанавливается новая мебель, кухонный гарнитур. И добавляются новые электроприборы: стиральные и моечные машины, духовые шкафы и варочные поверхности.

Решать задачу, как правильно расположить розетки на кухне, нужно, пока в помещении еще ничего нет, кроме голых стен. Наиболее оптимальным и безопасным способом для прокладки кабелей на кухне является их скрытая проводка внутри стен. Поэтому выполнить штробы, отверстия, проложить и заштукатурить кабели нужно до установки плитки или наклеивания обоев. Поэтому сначала нужно узнать, где разместить розетки.

Читать еще:  Накладная электрическая розетка шнайдер

Предполагается, что вся необходимая мебель выбрана, и ее габаритные размеры известны. Также потребуется отметить на стене финальный уровень пола, от которого зависит высота установки розеток.

Используя имеющиеся данные, на стене вычерчиваются контуры устанавливаемой мебели в натуральную величину. Делается это максимально наглядно, с пометкой расположения дверей шкафчиков, направления их открытия и размеров в глубину. Затем помечается желаемое размещение всех бытовых электроприборов:

  • холодильник;
  • электродуховка;
  • варочная панель;
  • посудомоечная машина;
  • вытяжка;
  • микроволновая печь;
  • электрочайник;
  • мультиварка;
  • телевизор.

Не забудьте для телевизора предусмотреть специальный разъем внутренней установки для подключения входного телевизионного сигнала. И проложить к нему в стене кабель.

Определение количества розеток

Зная расположение рабочих и обеденных столов, нужно предусмотреть возле них розетки для мелкой бытовой техники: миксеров, блендеров, электромясорубки, соковыжималки. Эти устройства обычно хранятся в шкафу и используются по мере необходимости. Туда же можно подключать зарядные устройства для мобильных телефонов и прочую технику. При необходимости устанавливают отдельную розетку для подключения пылесоса в удобном для уборки месте.

Есть устройства, требующие персонального подключения:

  • стиральная машина;
  • посудомоечная машина;
  • электрическая плита от 5кВт и выше;
  • холодильник;
  • вытяжка.

К ним прокладывается отдельная линия питания, а защищает автоматический выключатель, установленный в распределительном щитке только для этой линии. Подключать к этим линиям больше ничего нельзя. Если не пользоваться одновременно стиральной и посудомоечной машиной, то можно объединить их. Но где гарантия, что такой необходимости не возникнет в дальнейшем?

Остальные розетки объединяются в одну или несколько групп, питающихся от других автоматов квартирного распределительного щитка.

Если суммарный ток нагрузки стоящих рядом электроприборов не превысит 16 А, то для их подключения можно использовать сдвоенную розетку. Так экономится количество кабеля для прокладки. Но учтите, что одиночную розетку можно со временем поменять на двойную. Поэтому решите сразу, стоит ли использовать бюджетные варианты.

По мере планирования отмечайте на стене места желаемого подключения техники. Но эта схема расположения розеток на кухне пока еще является черновой.

Запретные места

Перед тем, как расположить розетки на кухне, нужно отметить места, где их не должно быть из соображений безопасности. Главное условие для эксплуатации электроприборов – возможность их быстрого отключения от сети. Поэтому все места подключения должны быть доступными. Допускается устанавливать их ниже уровня столешниц, чтобы не портить дизайн и не делать в поверхностях вырезы для прохода шнуров питания. А в вырез должна проходить и штепсельная вилка. Наличие зазора между столешницей и стенкой нежелательно: в него обязательно будут падать мелкие предметы. Но при такой установке в случае острой необходимости немедленно выдернуть шнур питания потребуется еще добраться до его вилки. Продумайте заранее – как сделать ее доступнее, не испортив дизайн.

Нельзя спрятать розетки за корпусами встраиваемой техники, а также внутри шкафов. При желании установить ее за тумбой или шкафом, в задней стенке при этом выпиливается отверстие. Но нельзя располагать розетки за шкафами, имеющими ящики с доводчиками или выдвижными системами. Если этого не избежать, то установка производится на высоте, ограниченной длиной мебельных ножек, на которых стоит шкаф. Но при этом расстояние от пола не должно быть менее 30 сантиметров. Для встраиваемой техники розетки лучше располагать сбоку от нее.

Размещать розетки над электроплитой и варочной поверхностью тоже нельзя. Теплый воздух от них будет «сушить» изоляцию как шнура питания, так и питающего кабеля. Рано или поздно она станет хрупкой и рассыплется.

Розетки устанавливаются на безопасном расстоянии от объектов:

0,5 мГазовые и отопительные трубы, радиаторы отопления
0,1 мОконные и дверные проемы, углы помещений
0,8 мКухонная мойка

Над и под мойкой установка розеток запрещена.

Рекомендации по выбору мест установки розеток

Теперь, определив на кухне все запретные для розеток зоны, приступаем к точной их расстановке.

Расстояние до подключаемого электроприбора должно быть, по возможности, минимальным. Максимальное расстояние ограничено длиной шнура электропитания, но он при подключении не должен быть натянут. При расположении розеток на одной стене их устанавливают на одной линии.

Расстояние от розетки до корпуса вытяжки не нормируется. Разместить их лучше поближе друг к другу, но розетка должна быть на расстоянии не менее 10-15 см от потолка. Там же можно установить и розетки для подключения встроенных в кухонную мебель светильников.

Розетки для подключения стиральной машины, холодильника не ставят за ними. Также не стоит располагать их между корпусом бытового прибора и стеной, прилегающей к нему сбоку. Установите розетку справа или слева рядом с электроприбором, при этом шнур питания, спрятанный на полу за его задней стенкой, не будет бросаться в глаза.

Штробы и соединительные коробки и кабели

Теперь, когда схема размещения розеток полностью готова, требуется прочертить расположение штроб между ними. В них будут уложены кабели. Штробы располагаются строго параллельно или перпендикулярно полу. Располагать их по диагонали нельзя, иначе потом невозможно будет определить, где можно просверлить отверстие, не попав в кабель.

Рядом с кухней обычно расположена ванная комната. Учтите, что прокладка кабелей через ванную транзитом запрещена. Выберите другой путь.

С потребителями, имеющими отдельное питание, все понятно: по штробе они доберутся прямиком до распределительного щитка. Но для розеток, объединенных в группы, прокладка кабелей к щитку от каждой в отдельности не целесообразна. Для их объединения устанавливают одну или несколько (по числу групп) соединительных коробок.

Их тоже нужно правильно установить. Соединительная коробка должна по возможности находиться как можно ближе к своей розеточной группе. Так будет потрачено меньше кабеля. И главное – она должна быть доступна для обслуживания. Замуровывать ее навсегда в стену нельзя.

Но тут вступает в свои права дизайн: коробка не должна бросаться в глаза. Можно вынести ее с кухни в коридор, где она заклеится обоями. А можно задрапировать ее, утопив в стену и закрыв пластиковой крышкой вентиляционного лючка.

Используйте для прокладки только трехжильные кабели сечением не менее 2,5 мм 2 .

Теперь вперед: штробим, выполняем отверстия под розетки, ставим монтажные, соединительные коробки, прокладываем и замазываем кабели. И продолжаем косметический ремонт кухни. Установить розетки, предварительно подключив к ним кабели, нужно в самом конце – перед расстановкой мебели.

Выбор розеток

В первую очередь выбирается дизайн, подходящий под общий стиль кухни. Производитель может определиться именно из этих соображений: возможно, вы найдете только один вариант нужного цвета и формы.

Для кухни выбирайте розетки с номинальным током 16 А. Десятиамперные использовать там не рекомендуют.

Для бытовых приборов, имеющих на вилке заземляющий контакт (а их на кухне большинство), используйте соответствующие изделия, называемые в обиходе «евро». Заземляющий контакт соединяется соответствующей жилой кабеля с шиной защитного заземления (РЕ). Если в вашем щитке ее нет, не подключайте эту жилу. Придется для начала привести щиток в соответствие с требованиями действующих ПУЭ.

Если вы опасаетесь, что в процессе эксплуатации на розетки будут попадать капли воды, используйте влагозащищенные изделия со степенью защиты IP44 и выше. Эта маркировка наносится на корпус, сама она при этом снабжена крышкой, закрывающей вход при отсутствии вилки.

Обязательно подумайте о детях. Розетки, доступные для них лучше установить специальной конструкции. При изъятии из них вилки отверстия под нее закрываются подпружиненными шторками. Открыть их можно только одновременно, ребенок не сможет этого сделать и не получит доступ внутрь. Обычные заглушки, устанавливаемые вручную, современные дети уже научились выковыривать.

Как правильно расположить розетки на кухне — высота, количество и размещение

Пространство кухни включает предметы бытовой техники (плита, холодильная камера, вытяжка, микроволновая печь), которые требуют отдельных разъемов для электроснабжения. В типовых квартирах требуется корректировать места размещения розеток при выполнении ремонта под авторский проект. При составлении схемы учитываются параметры кухонного гарнитура, высота и длина стен, оконных блоков. До того как расположить розетки на кухне, необходимо подсчитать количество бытовых электроприборов.

Читать еще:  Розетка конструкторы для мальчиков

Схема размещения розеток на кухне

При установке новой кухонной мебели можно применять для работы готовую профессиональную схему. При отсутствии чертежа необходимо продумать план в соответствии с параметрами пространства.

При оформлении схемы расположения розеток на кухне учитываются размеры и конфигурация гарнитура. Составляется подробный чертеж мебели с параметрами, в том числе и мелких элементов (ящиков, полок), для точного плана источников электроснабжения под бытовую технику. Разметка начинается с крупных и встроенных приборов, которые не планируется перемещать. Следующим этапом отмечаются розетки от средних и компактных устройств; на чертеже указываются высота, габариты мест подключения.

План размещения электроприборов для безопасной эксплуатации регламентируется нормативной документацией. Стандарты расположения розеток описаны в ГОСТах 7396.1-89, 7397.0-89, 8594-80, данных из СНиП 3.05.06-85.

Основные требования регламентируют высоту установки розеток не более 2 м в высоту от напольного покрытия. Электроприборы размещаются на расстоянии не больше 1 м от разъема.

Согласно правилам техники безопасности, расположение розеток на кухне должно быть на достаточном расстоянии от пара и водных брызг, смен температурных режимов.

Проект и схема зависят от типа розеток, которые выпускают:

  • накладными;
  • угловыми;
  • выдвижными;
  • встраиваемыми (скрытыми).

Элементы накладного типа стандартные, оптимальны для подключения проводок открытого типа. Конструкции просты в установке, однако для кухонных помещений не являются самыми гармоничными.


Угловые конструкции для электропитания популярны в кухонных пространствах, т.к. функциональны, эргономичны. Элементы располагаются на стыках стеновых панелей либо стен и подвесных стеллажей. Разъемы для угловых зон могут быть одинарными либо состоящими из нескольких частей (модульными), позволяющими эффективно задействовать свободное пространство. Установка конструкций стандартная.

Изделия выдвижного типа являются усовершенствованными, применяются в качестве альтернативного варианта удлинителей. Подходят для единовременного подсоединения нескольких приборов бытовой техники. Конструкции часто скрыты внутри шкафов, столешниц и защищены от попадания воды, пыли, грязи.

Приборы встраиваемого типа популярны в современных интерьерах, эстетичны, позволяют эффективно использовать пространство. Блоки устанавливают в столешницы, шкафы, стеновые панели. Конструкции скрыты, при необходимости выдвигаются.

Помимо стандартных систем в просторных кухонных блоках, существует потребность в дополнительных розетках под выходы для видео- и аудиоприборов, гаджетов.

Количество розеток

При составлении схемы учитывается количество электроприборов в кухонном блоке. К стандартному числу необходимо добавить не менее 3 дополнительных разъемов.

Общий перечень бытовых приборов включает:

  • крупногабаритную технику (холодильник, телевизор, стиральная машина);
  • компактные электроприборы (кофеварка, чайник, миксер);
  • встроенные приборы (таймер, электронные весы).

Расстояния и места размещения

Перед размещением розеток на кухне рекомендуется составить перечень приборов и определить общие параметры мощности.

По средним характеристикам приборов:

  • холодильник потребляет до 1 кВт;
  • на водонагреватель требуется не менее 1,5 кВт;
  • для варочной панели необходимо от 1-1,5 кВт;
  • под посудомоечную и стиральную технику отводится около 1,5 кВт;
  • для духового шкафа требуется не менее 2,5 кВт.

Для варочной панели и духового шкафа, в зависимости от их модели и потребляемой мощности, может понадобиться отдельный кабель от автомата с сечением провода 4-6 мм2. Розетка в данном случае не допускается и подключение происходит напрямую.

На небольшие предметы (микроволновка, кофеварка, миксер, электрический чайник) приходится 300-800 кВт в соответствии с моделями. В просторных кухнях выделяется место для ноутбука, который потребляет около 60-70 Вт и телевизора, требующего 200-330 Вт.

Оптимально размещать разъемы электропитания с распределением по 3 уровням высоты.

Первый располагается на высоте 15-30 см, предназначается для объемных предметов.

На 2 уровне устанавливается больший объем электроприборов. Пространство занимает кухонный фартук. Высота разъемов от стола составляет около 10-20 см.

На верхнем уровне монтируются разъемы электропитания для бра, навесных приборов и т.д. Высота розетки для вытяжки и осветительных приборов составляет от 2 м от плинтуса.

Расположение розетки для холодильника

Холодильные камеры, согласно требованиям производителей, имеют шнуры в длину около 1 м. При этом пользоваться удлинителем запрещается по технике безопасности. Стандарты требуется учитывать при составлении схемы приборов. Источник электропитания важно разместить рядом с предметом и на нужной высоте.

Холодильники, которые устанавливаются отдельно от гарнитура, могут подключаться к разъему за техникой. Однако рекомендуется выполнить небольшой отступ (до 5 см). Это обеспечит простой доступ к подключению прибора.

Для встроенных холодильных камер источник электропитания размещается внутри шкафа, антресоли и т.д. Параметры высоты варьируются от 20 до 75 см от напольного покрытия. Розетка от прибора находится в 10-20 см.

Розетки рабочей зоны и над столешницей

Основной объем разъемов для электроприборов на кухне размещается над рабочей поверхностью. Розетки предназначаются для компактных предметов бытовой техники для приготовления пищи.

Количество устройств определяется в соответствии с пожеланиями заказчика и габаритами помещения. При определении высоты розетки на кухне от столешницы учитывается комфорт подключения кухонного комбайна, миксера, чайника и т.д. При составлении схемы можно добавить до 3 дополнительных источников электропитания.

Популярный вариант комбинирования розеток рабочего пространства предполагает размещение комплекса разъемов (3-4) на состоянии в 1 м. Важно учитывать нормативное расстояние до водопроводных и газовых трубопроводов (не менее 50 см).

Высота монтажа элементов от пола варьируется (95-130 см) в зависимости от проекта, габаритов комнаты. В инструкциях к приборам производитель прописывает высоту точек электропитания при уложенном покрытии. При капитальном ремонте необходимо учитывать изменения параметров уровня пола в соответствии с размерами плитки и возможного утепления поверхности (15-30 мм).

В просторных комнатах рекомендовано несколько добавочных разъемов в 300 мм от пола под телевизор, ноутбук, зарядные устройства для телефонов, смартфонов.

Розетка для вытяжки

Правильное расположение розеток на кухне для вытяжки зависит от конфигурации и места размещения. В соответствии с моделью, монтаж производится разными способами. Выпускается техника, которая подключается в стандартную розетку либо приборы, которым требуется только разъем для вывода проводов, кабелей.

Распространена модель с вентиляционной трубой, которая скрыта за шкафами. Для варианта оптимален монтаж источника электропитания внутри стеллажа. Конструкцию можно установить и над шкафом, соблюдая расстояние до 21 см от прибора.

Открытые вытяжки не требуют монтажа розеток, т.к. подсоединяются напрямую к электросетям. Однако при определении места вывода устройства важно соблюдать рекомендации производителя и технику безопасности.

Варочная панель и духовка

По стандартным правилам требуются отдельные электроточки для духового шкафа и варочной панели.
При размещении духовки под рабочей поверхностью источники электропитания монтируются снизу, в 180 мм от поверхности пола. Пространство может быть скрыто в дальнейшем выдвижными ящиками.

Следующий вариант предполагает размещение розетки за соседним блоком шкафа. По требованиям техники безопасности источник электропитания размещается от края стенки стеллажа на расстоянии не меньше 20 см. Высота расположения источников электроснабжения от поверхности пола составляет 20-75 см.

В проектах, предполагающих отдельный монтаж духовки в гарнитуре, высота установки розеток рассчитывается в соответствии со схемой. Оптимально расположить разъем рядом техникой либо под духовкой (в боковом ящике или выдвижном нижнем блоке). Возможно смещение источника электропитания под варочную панель до высоты в 60-75 см от напольного покрытия.

Посудомоечная машина

Посудомоечная техника устанавливается на кухне рядом с мойкой для комфортной подводки водоснабжения. Разъем монтируется внутри соседнего выдвижного ящика либо рядом с водопроводом. Место защищено от воздействий паров, воды, смен температурных режимов.

По стандартам розетка располагается в 100-200 мм от края посудомоечной техники; показатели высоты при этом составляют 200-400 мм от поверхности пола.

По технике безопасности запрещен монтаж разъемов электропитания за посудомоечной машиной, т.к. для встраиваемой техники необходимо достаточно пространства для сохранения эстетических характеристик кухонного гарнитура.

На какой высоте должны быть розетки и выключатели от пола в квартире?

Как правильно расположить розетки и выключатели в квартире по евростандарту?

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Как правильно расположить точечные светильники на натяжном потолке

Правильная организация освещения на кухне: правила и требования, декоративные идеи

Как провести проводку в квартире своими руками?

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
