Как подключить розетку legrand etika

Электрические розетки уже давно стали непременным атрибутом каждого жилого и офисного помещения. Только они дают нам возможность использовать все современные достижения цивилизации для комфортного быта и работы. И сегодня старые советские стандарты данных устройств успешно меняют на новые, более современные и позволяющие пользоваться всей необходимой техникой мировых производителей «напрямую», без всяких переходников.

Розетка «Легранд» сегодня по праву считается наиболее надежной и одной из самых лучших среди подобных устройств в мире. Созданная французской фирмой-производителем, являющейся мировым лидером в сфере розеток, переключателей, такая продукция заслуженно пользуется успехом у потребителей различных стран и применяется как для жилых, так и для служебных помещений. Для различных условий компания «Легранд» разработала розетки, функционирующие при высокой влажности, а также продукцию для традиционной обстановки, идеально подходящую к самым разнообразным интерьерам и стилям дизайна.

Такие устройства предлагаются как одномодульные, так и многомодульные (установленные горизонтально или вертикально они дают возможность подключать к электросети, до 5-ти приборов одновременно ).

Особенности установки розеток с винтовыми и безвинтовыми зажимами

При установке розетки с винтовым зажимом провод закрепляется между клеммами подключения с помощью винта. Такой зажим подходит как для алюминиевых, так и для медных проводов. Со временем, из-за температурного воздействия алюминиевые провода могут частично деформироваться в зоне присоединения, что может стать причиной нарушения контакта. При винтовом соединении это легко исправить, просто подкрутив винт.

Розетки с винтовыми зажимами можно найти в серии Legrand Oteo, Legrand Quteo.

Соединение при помощи безвинтового зажима происходит при помощи обычной или подпружиненной клеммы. Безвинтовое соединение подходит для медных проводов, не подверженных температурным деформациям. Для алюминиевых проводов безвинтовое соединение нежелательно, так как при деформации проволоки нужно будет придется разбирать розетку, откусывать кусочек и снова вставлять провод назад, что не очень удобно.

Розетки с безвинтовыми зажимами есть в серии Legrand Galea Life.

В остальных же сериях (Legrand Valena, Legrand Celiane, Legrand Cariva, Legrand Mosaic, Legrand Plexo) можно найти розетки как с винтовыми, так и с безвинтовыми зажимами .

Что такое автоматические клеммы?

Безвинтовые зажимы (они же автоматические клеммы) — что это такое и в чем их преимущество? Почему лучше заплатить чуть дороже, выбрав розетки с автоматическими клеммами вместо винтовых? Мы сняли небольшой ролик, в котором хотим Вам рассказать об этом.

А еще более полную информацию о них Вы можете получить в статье «Автоматические клеммы».

Как необходимо устанавливать розетки «Легранд»?

  1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
  2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
  3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
  4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Естественно, установка данного устройства возможна только при отсутствии напряжения в момент монтажа. Она может проводиться как с заземлением, так и без него.

Отметим, что изделия «Легранд», созданы из высококачественных материалов (дерево, керамика, фарфор и даже кожа) обладающих высокой надежностью, прочностью и отличными диэлектрическими свойствами. Они безопасны, надежны и просто великолепно смотрятся даже в самом роскошном современном интерьере.

Электрические розетки уже давно стали непременным атрибутом каждого жилого и офисного помещения. Только они дают нам возможность использовать все современные достижения цивилизации для комфортного быта и работы. И сегодня старые советские стандарты данных устройств успешно меняют на новые, более современные и позволяющие пользоваться всей необходимой техникой мировых производителей «напрямую», без всяких переходников.

Читать еще:  Розетка электрическая для тягача

Розетка «Легранд» сегодня по праву считается наиболее надежной и одной из самых лучших среди подобных устройств в мире. Созданная французской фирмой-производителем, являющейся мировым лидером в сфере розеток, переключателей, такая продукция заслуженно пользуется успехом у потребителей различных стран и применяется как для жилых, так и для служебных помещений. Для различных условий компания «Легранд» разработала розетки, функционирующие при высокой влажности, а также продукцию для традиционной обстановки, идеально подходящую к самым разнообразным интерьерам и стилям дизайна.

Такие устройства предлагаются как одномодульные, так и многомодульные (установленные горизонтально или вертикально они дают возможность подключать к электросети, до 5-ти приборов одновременно ).

Особенности установки розеток с винтовыми и безвинтовыми зажимами

При установке розетки с винтовым зажимом провод закрепляется между клеммами подключения с помощью винта. Такой зажим подходит как для алюминиевых, так и для медных проводов. Со временем, из-за температурного воздействия алюминиевые провода могут частично деформироваться в зоне присоединения, что может стать причиной нарушения контакта. При винтовом соединении это легко исправить, просто подкрутив винт.

Розетки с винтовыми зажимами можно найти в серии Legrand Oteo, Legrand Quteo.

Соединение при помощи безвинтового зажима происходит при помощи обычной или подпружиненной клеммы. Безвинтовое соединение подходит для медных проводов, не подверженных температурным деформациям. Для алюминиевых проводов безвинтовое соединение нежелательно, так как при деформации проволоки нужно будет придется разбирать розетку, откусывать кусочек и снова вставлять провод назад, что не очень удобно.

Розетки с безвинтовыми зажимами есть в серии Legrand Galea Life.

В остальных же сериях (Legrand Valena, Legrand Celiane, Legrand Cariva, Legrand Mosaic, Legrand Plexo) можно найти розетки как с винтовыми, так и с безвинтовыми зажимами .

Что такое автоматические клеммы?

Безвинтовые зажимы (они же автоматические клеммы) — что это такое и в чем их преимущество? Почему лучше заплатить чуть дороже, выбрав розетки с автоматическими клеммами вместо винтовых? Мы сняли небольшой ролик, в котором хотим Вам рассказать об этом.

А еще более полную информацию о них Вы можете получить в статье «Автоматические клеммы».

Как необходимо устанавливать розетки «Легранд»?

  1. Прежде всего, на поверхности стены закрепляется подрозетник. В зависимости от ее материала, он может крепиться достаточно жестко с применением дюбелей (на кирпич или бетон), или с применением шурупов (на дерево и пластик), а также винтов или саморезов (при работе с металлической основой). Отверстия подготавливаются заранее, в большинстве случаев дрелью.
  2. К подрозетнику крепят узел устройства, для чего используют специализированные отверстия, имеющиеся на его основании.
  3. Потом к розеточным клеммам подключают также уже заранее приготовленные окончания питающей устройство проводки.
  4. Вставляется рамка и декоративная коробка (для изоляции), фиксируется винтом по центру.

Естественно, установка данного устройства возможна только при отсутствии напряжения в момент монтажа. Она может проводиться как с заземлением, так и без него.

Отметим, что изделия «Легранд», созданы из высококачественных материалов (дерево, керамика, фарфор и даже кожа) обладающих высокой надежностью, прочностью и отличными диэлектрическими свойствами. Они безопасны, надежны и просто великолепно смотрятся даже в самом роскошном современном интерьере.

Правильная установка розеток Легранд Этика обеспечивает корректное функционирование всей электросети. Чтобы закрепить устройство, не нужно быть профессионалом. Производитель максимально упростил механизм, сделав монтаж доступным для всех пользователей. Поверьте: если выбираете розетки Легранд, установка своими руками возможна!

Винтовой зажим

При монтаже механизма такого типа нужно закрепить кабель между клеммами и винтом. Винтовой зажим оптимален для медных и алюминиевых проводов. Помните только, что из-за высоких температур место крепления может деформироваться, а это приведет к нарушению контакта. Проблему легко решить: достаточно немного поджать винт.

Читать еще:  Розетка велосипеды для 9 лет

Безвинтовой зажим

Установка розеток Legrand Valena чаще осуществляется с помощью клемм: подпружененных или обычных. Это оптимальный вариант, если провода сделаны из меди и не боятся температурных воздействий. Монтировать такие модели проще: достаточно поместить кабель в клемму, и она зажмет его автоматически. Подтягивать провода раз в полгода не придется, поэтому такая конструкция считается более удобной.

Установка розеток Легранд Валена: действуем поэтапно

В монтаже нет ничего сложного. Главное — следовать инструкции и уметь пользоваться инструментом. Действовать нужно так:

  • установить механизм в подрезетнике. Для этого на корпусе устройства предусмотрены крепежные отверстия;
  • подсоединить провода к клеммам. Снять изоляцию с них нужно заранее;
  • закрепить подрозетник. Если планируется установка розеток Legrand в бетонную стену, применяются дюбеля. Когда основание деревянное или пластиковое, подойдут шурупы. Если работаете с металлической поверхностью, используйте саморезы или винты. Подготовить монтажные отверстия можно с помощью дрели.
  • закрепить рамку и декоративную коробку. Последняя крепится на винты в центре панели.

Внимание: перед тем, как установить розетку Legrand Etika, отключите подачу электроэнергии. Определить, есть ли в сети напряжение, можно специальным тестером или отверткой индикатором.

Установка розетки Legrand Etika: что еще нужно знать?

Чтобы монтаж был успешным, учитывайте несколько особенностей:

  • декоративная накладка не закрепляется самостоятельно. Она держится благодаря крышке и нужна, чтобы скрывать возможные дефекты основания;
  • когда снимаете изоляцию, следите, чтобы металлическая основа не повредилась. Даже один случайный надрез может стать причиной перелома жилы;
  • если ставите механизм на дерево, не забудьте предусмотреть негорючее основание. Дело в том, что пластмассовая конструкция может расплавиться или загореться. Чтобы этого не произошло, между электроустановкой и стеной устанавливается лист из алюминия или асбеста.

Установка розетки Legrand

Установка розетки «Legrand» открытого исполнения, цвет — «сосна».

Итак. У нас имеется розетка Legrand, которую необходимо установить. После монтажа данную розетку необходимо «запитать» (подключить к питающей сети). Приступим:

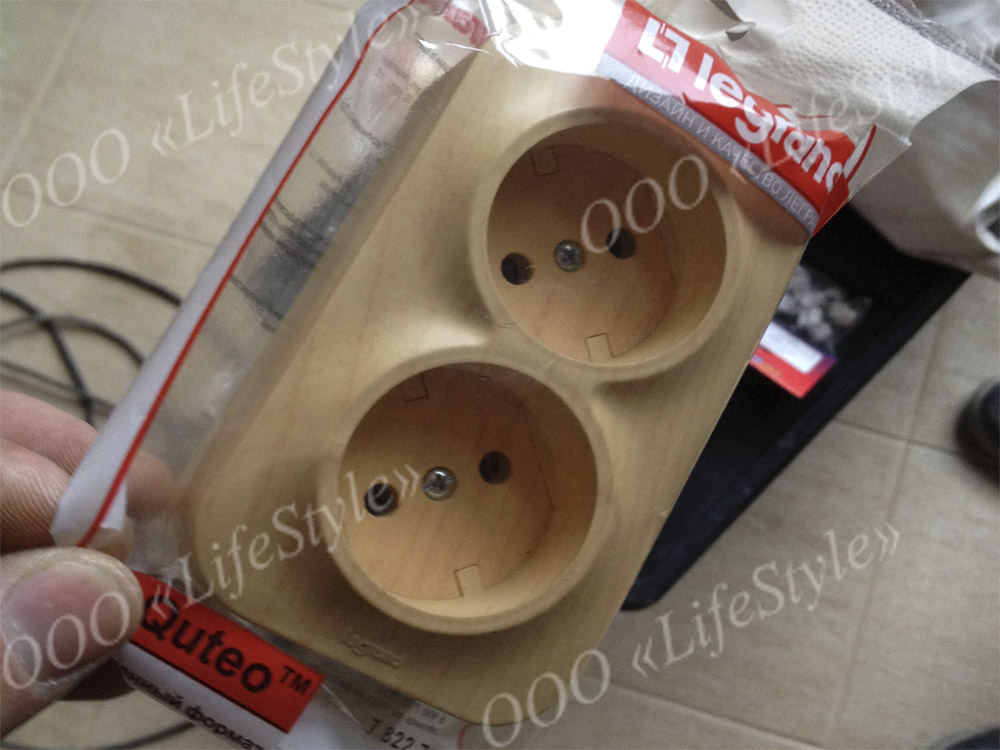

1) Вскрываем упаковку;

В этом пункте особых примудростей не наблюдается, поэтому оставим этот этап без излишних комментариев.

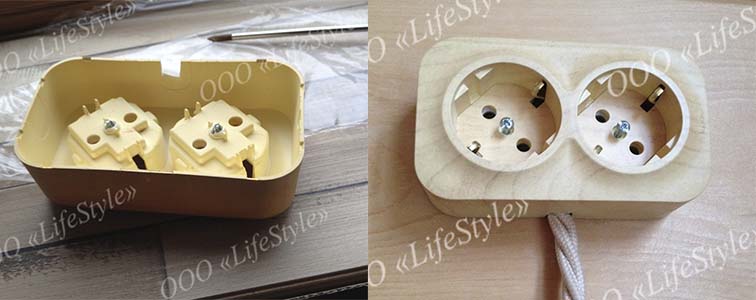

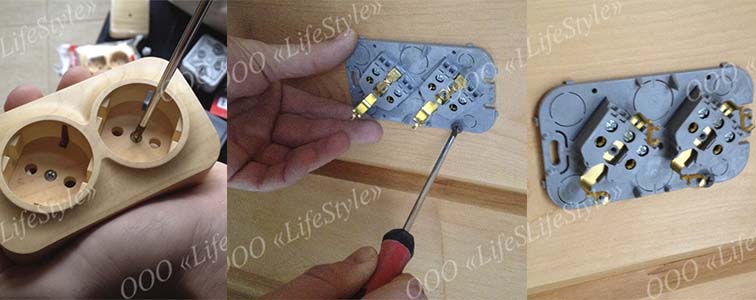

2) Разбираем розетку;

Корпус розетки соединён двумя винтами. Необходимо их открутить. Далее отсоединяем переднюю часть от задней. Из за заземляющих контактов передняя панель может застрять, необходимо приложить усилия.

3) Прикручиваем основание розетки к стене;

Розетка прикручивается обычными саморезами по дереву. В задней части розетки для саморезов предусмотрены специальные отверстия. Для крепкого прижатия основания к стене достаточно двух саморезов.

4) Устанавливаем перемычки;

Для корректной работы двух гнёзд розетки, необходимо поставить перемычки (запараллелить). В комплекте три провода: чёрный, синий и жёлто-зелёный. Следовательно, черный используем как фазный, подключаем к клемме с пометкой «L», синий — нолевой рабочий, к клемме с пометкой «N», жёлто-зелёный — нолевой защитный, подключаем к клемме «PE». На одном гнезде контакты затягиваем крепко, на втором просто наживляем, так как сюда будем подключать еще и питающие провода.

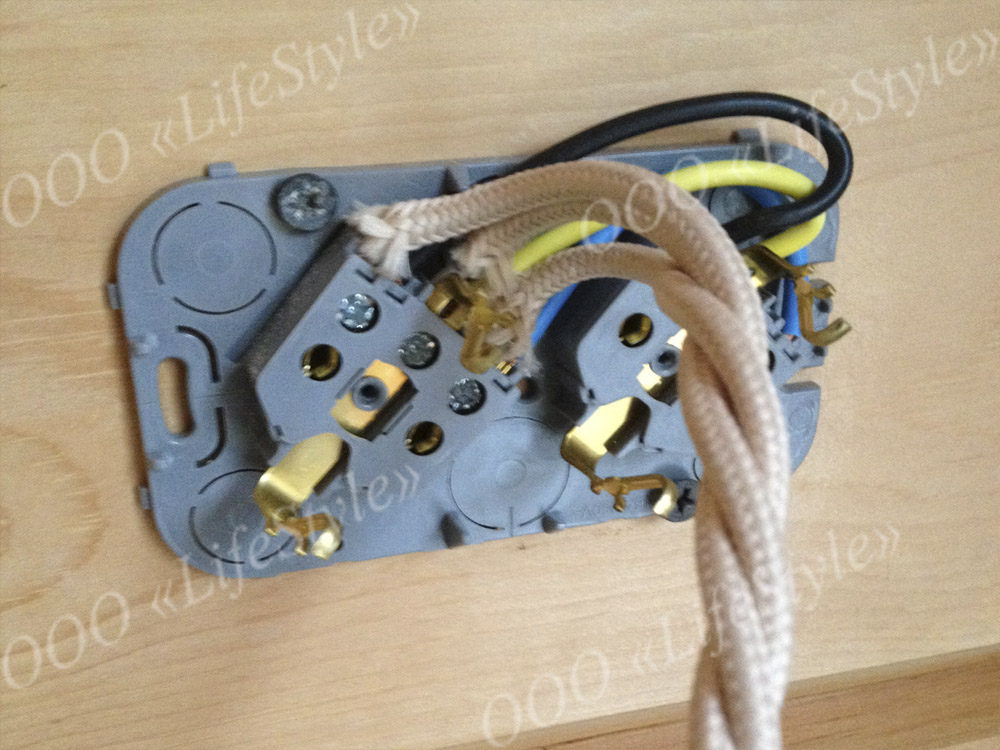

5) Подключаем питающие провода;

В данном случае питающим является ретро провод. В нём в роли фазного выступает жила с пометкой «1» (на розетке клемма «L»), нолевого рабочего жила с пометкой «2» (клемма «N»), нолевого защитного с пометкой «3» (клемма «PE»). В более распространённом кабеле (NYM или ВВГ) маркировка проводов обычная: жёлто зелёный — всегда «земля» (нолевой защитный), синий или белый с синей полосой — «ноль» (нолевой рабочий), белый, коричневый, чёрный и т.д. — «фаза» (фазный).

Внимание: необходимо качественно протянуть все контакты, дабы избежать искрения контактов и обгарания проводов.

6) Прорезаем в крышке розетки отверстие под питающий кабель;

Во избежания щели отверстие необходимо прорезать ровно под провод.

7) Прикручиваем крышку на установленную розетку;

Соединяем переднюю часть розетки (крышку) и заднюю (основание).

Внимание: если крышка не прилегает плотно к основанию в районе питающего провода, то скорее всего вы вырезали недостаточно большое отверстие. Не в коем случае не применяйте силу, крышка должна вставать легко и свободно.

Читать еще:  Растение с мясистыми листьями розетками

Убедившись, что щели по периметру отсутствуют, закручиваем крепёжные винты.

Внимание: Не стоит слишком сильно затягивать эти винтики, так как можно сорвать резьбу или вырвать пластиковую площадку около винта.

Вот и всё, установку розетки Legrand можно считать законченной.

Подключение телевизионной розетки Legrand

В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

1. Устройство ТВ-кабеля RG-6U

Телевизионный кабель состоит из 4-х частей (см. фото ниже):

  • ПВХ оболочка
  • Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
  • Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
  • Внутренний проводник, представленный одиночной медной жилой


    Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.
    2. Подготовка ТВ-кабеля для подключения

    Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

    1 – Снимаем изоляцию ПВХ

    2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

    3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

    Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

    Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

    3. Подключение телевизионной розетки

    Телевизионная розетка фирмы Legrand представлена на фото ниже:

    Вид с обратной стороны:

    1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:


    Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

    2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

    3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

    4. Закрываем крышку и закручиваем оба болта:

    5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:


    6. Устанавливаем пластиковый корпус ТВ-розетки

    7. ТВ-розетка готова к эксплуатации:

    Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

    4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

    Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

    Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

    Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.
