Чем можно закрепить розетку

Как правильно установить розетку, чтобы она не выпадала из стены

Розетка вываливается из стены

Не правда ли, всем приходилось видеть такую печальную картинку, как слева? В старом жилом фонде установленные розетки не только физически устаревают (горят контакты, плавятся провода), но и часто бывают плохо закреплены — вываливаются из своих мест (коробок).

Поэтому остро стоит вопрос — как надежно укрепить розетку. Ведь даже если поставить новую розетку, не меняя коробку, розетка может снова начать болтаться и в итоге выпасть «с потрохами».

Кстати, часто вызывают электрика по мелким заказам именно из-за проблем с розетками.

Сегодняшняя моя статья будет как раз о том, как надежно закрепить розетку с подрозетнике, чтобы она никогда не вывалилась.

Установочная коробка для монтажа розетки (подрозетник)

Установочная коробка нужна для двух простых целей — обеспечить электрическую безопасность и прочность механического крепления. Если с безопасностью всё понятно (изоляция, чтобы не было короткого замыкания и не било током), то механическая прочность (чтобы розетка не вылазила со своего места) — это проблема, о которой мало кто говорит.

Я уже частично рассказывал о этом в статье про проверку качества установки новых розеток.

Другая статья на эту тему — как качественно установить розетку в новый подрозетник.

А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Проблема со старыми розетками — розетка не держится, болтается и выпадает

Установочные коробки, которые использовались раньше (условно говоря, советские), не подходят для всех новых розеток. Прежде всего из-за крепления. В розетке есть лапки с острыми кончиками-царапками, которые раздвигаются в стороны. В результате эти распорные лапки должны упереться в края коробки, и розетка будет закреплена.

Но этого точно не достаточно, так как свежезаменённая розетка вылезет со всеми внутренностями после нескольких включений-выключений утюга.

Это недостойно электрика, как если бы фотограф-профессионал потерял бы флешку с проплаченными фотографиями свадьбы, как если бы внешний блок сплит-системы отвалился от стены после ухода монтажника, или как экстрасенс не смог бы определить по фото — жив человек или мертв. Если занимаешься делом — будь профессионалом! А профессионалу такие досадные косяки непростительны. К сожалению, дилетантов у нас много…

Встречаются советы, что для более надежного монтажа нужно лапки сильнее разогнуть, или что-нибудь подложить под них. Например, кусочки наждачки, резины, и др. Но это лишь временная мера, и при таком дополнительном крепеже со временем всё равно конструкция расшатается, и розетка может вырваться из подрозетка.

Конечно, нужно следовать простому правилу по выниманию вилки из розетки — второй рукой обязательно придерживать корпус розетки. Но стоит раз этому правилу не последовать (например, если это ребенок), и всё — см. первую фотографию.

Для выключателей ситуация гораздо проще, там хватит и распорных лапок. Ведь усилие по вырыванию к ним не прикладывается.

И ещё. Некоторые новые розетки не входят в старые подрозетники по глубине. Даже если использовать розетку без заземления.

Отличие новых подрозетников от старых

В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет — достаточно притянуть розетку саморезами в специальные отверстия.

Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное — не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.

Демонтаж старой розетки

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.

Розетка в данной случае двойная. И тот самый случай, когда предыдущий электрик просто поставил розетку на лапки и удалился.

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

Тут важно проверить, есть ли фаза на контакте розетки. В целях безопасности.

Менять розетку с включенным питанием — высший пилотаж и адреналин. Я иду на это только тогда, когда нет дополнительного освещения, либо параллельно включено что-то важное.

2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.

(adsbygoogle = window.adsbygoogle || []).push(<>);

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) — с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние — из жестяных банок.

При замене старой розетки на новую, как правило, старый подрозетник ещё нормальный, и ставить новый — увеличивать время монтажа розетки в несколько раз.

Можно, конечно, выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом «правильном» пути:

  1. Выдалбливание подрозетника — работа грязная и пыльная, требует перфоратора или зубила с молотком.
  2. Установка новой коробки — работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
  3. Поломка проводов. Это самое плохое, что может быть. Провод придется сращивать, место тщательно изолировать, до контакта потом на добраться…

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно — пишу дальше.

Монтаж новой розетки в старый подрозетник

Проводка двухпроводная (система заземления TN, то есть заземления совсем нет), поэтому устанавливаем розетку без заземляющего контакта, вот такую:

4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.

Вообще рекомендую турецкие электроустановочные изделия, там более-менее качественный пластик и керамика (конечно, если нет денег на Legrand или ABB). И очень не рекомендую Россию, Китай и Беларусь (при всём уважении, ведь моя жена из Белоруссии).

Читать еще:  Розетка колонки для машины

5 Новая розетка. Разбираем.Вид спереди.

6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.

7 Подлючаем провода к клеммам розетки

Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

8 Розетка почти установлена

Теперь нам нужен шуруповерт. Или электрическая отвертка. Вкручиваем саморезы в штукатурку за внешней стороной подрозетника. Тут придется подобрать саморезы по диаметру и длине, о чем будет сказано ниже.

9 Как правильно закрепить розетку в стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет «гулять» из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…

10 Качественный монтаж розетки саморезами

Закручиваем саморезы в отверстия и вырезы фланца розетки, как показано на рисунке ниже.

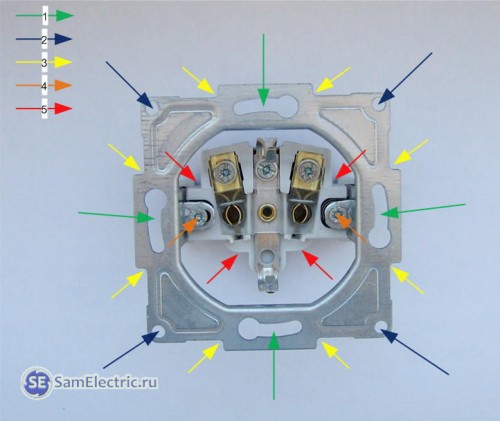

11 В каких местах можно крепить розетку саморезами.

Пояснение к картинке по местам монтажа розетки.

  1. Это штатные места, используются при монтаже в новые подрозетники. В старых подрозетниках в эти отверстия можно вставить саморезы длиной более 35 мм и вкручивать их в дно подрозетника.
  2. В эти места идут длины от 10 до 30 мм, в зависимости от прочности штакатурки (или алебастра, на который закреплена коробка)
  3. Тут становится интереснее (креативнее). Это вариант, если плохо пошли крепления в местах 2.
  4. Старые лапки можно совсем выкинуть, и в освободившиеся отверстия вогнать длинные (30 — 40 мм) саморезы.
  5. Самый крайний случай.

В вариантах 4 и 5 монтаж розетки происходит не за фланец, как в предыдущих случаях, а за корпус розетки. Эти способы (4, 5) применяются в случаях, когда отверстие под установку розетки узкое и материал твердый (например, плитка).

Если ни один из вариантов 1 — 5 не подошел, можно засверлить под места 1 или 2 парочку дюбелей на 5 или 6 мм.

Саморезы для монтажа розеток

Вот такие саморезы я применяю для качественного монтажа розеток. Диаметр — 3,0мм, длина разная — 16, 20, 25, 35 мм. Для сравнения на фото показаны всем хорошо известные саморезы диаметром 3,5 (черный) и 4,2 мм (белый, с прессшайбой).

12 Саморезы для монтажа розеток

Длинные саморезы также можно использовать взамен штатных в новых коробках. Это нужно делать в случае, когда коробка сильно утоплена по отношению к плоскости стены. Или, например, уложена плитка. Гусевский крепежный саморез длиной 12 или 16 мм уже не поможет.

13 Розетка установлена

Розетку мы поставили, включаем питание. Теперь рекомендую её проверить, как это описано в упоминавшейся статье Проверка новых розеток после установки. Стараемся вырвать розетку — нужно провести самые суровые испытания.

14 Проверка новой розетки-включаем фазу

Хочу немного похвастаться — недавно всё-таки приобрел себе шуруповерт (до этого пользовался электроотверткой). Интерскол, Литий-ион. Вещь, незаменимая в хозяйстве. Лучше может быть только перфоратор . У меня Спецмаш на 1400 Вт.

15 Шуруповерт — незаменимый инструмент

И ещё бонус. Кошки — друзья электрика, всегда очень любят разные проводочки. И в этот раз тоже…

16 Убираем за собой.

Удачи в делах, и не переделывать свою работу!

Обновление от 2 мая 2014:

Как прочно установить розетку. Ещё способ.

Недавно был случай — подрозетник поставили отделочники криво, а стена утеплена пеноблоками. Короче, крепить розетку некуда, но подрозетник сзади к стене приклеен прочно. И хорошо — под рукой дрель, просверлил в корпусе розетки дырочки отверстия диаметром около 3,5мм, и саморезами закрепил прочно розетку в штатные места подрозетника.

нестандартный крепеж розетки — торчат саморезы 3мм

Розетка прочно закреплена

И помните две вещи:

1. Идеал недостижим, но стремиться к нему надо!

2. Хороший электрик — тот, о котором никогда не вспоминают!

Что делать, если розетка вываливается из стены?

На данный момент розетка может вываливаться из стены по нескольким причинам. Основной причиной выпадения розетки считается некачественный механизм крепления, отсутствие подрозетника или неправильный монтаж. Теперь вам необходимо узнать, что делать, если розетка вываливается из стены?

Причины выпадения розетки такие же, как и у выключателя. Это обеспечено одинаковым способом монтажа. В этой статье мы поместили фото и видео, которые позволят изучить тему более детально.

Способы ремонта

Перед тем, как перейти к ремонту розетки, вам обязательно необходимо отключить электроэнергию. Только после того, как электроэнергия будет выключена вы можете приступать к ремонту.

Теперь пришло время рассмотреть классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала вам необходимо понять, почему лапки, которые расположены в механизме крепления не удерживают конструкцию в стене. Сначала вам необходимо убедиться в том, что подрозетник установлен. Именно он предотвращает выпадение розетки и выключатели из вашей стены.

В современных нормах есть информация о том, что подрозетник должен быть выполнен из пластика, а также обязательно должен иметь рифленые стенки, которые обеспечат более высокую надежность сцепления. Старые металлические стаканы являются плоскими и поэтому у вас просто не будет возможности выполнить надежное крепление своего устройства. Иногда также можно столкнуться с проблемой, когда стакан не будет установлен вообще и это в дальнейшем может повлиять на то, что ваша розетка начнет просто выпадать.

Чтобы избежать подобных проблем мы рекомендуем установить новый подрозетник. Если вы уверенны в том, что подрозетник установлен правильно, тогда в этом случае свое внимание необходимо будет обратить на лапки розетки или выключателя. Возможно вы столкнулись с проблемой, когда диаметр посадочной коробки будет намного больше, чем лапки розетки или выключателя. Именно поэтому устройство может просто плохо держаться. Решить проблему в этом случае можно двумя способами:

  1. Чтобы компенсировать пустоту подложить резиновые прокладки, которые обеспечат надежное крепление.
  2. Вытянуть лепестки до необходимого диаметра с помощью плоскогубцев.
Читать еще:  Как подключить розетку с индикацией

Наиболее банальной ситуацией выпадения розетки считается то, что человек просто неправильно установил розетку. Иногда человек может просто забыть закрепить лапки и в дальнейшем розетка может расшататься. Чтобы решить проблему необходимо взять отвертку и дожать болты, которые отвечают за раздвижение лапок. На фото ниже вы сможете увидеть, как решить эту проблему.

Также ниже мы поместили видео, которое наглядно поможет узнать, что делать, если выпала розетка.

Если вы проживаете в панельном доме, где присутствует старая электропроводка, тогда помните о том, что розетки и выключатели могут плохо держаться в стене и выпадать из-за того, что установлены в сквозном отверстии. Увидеть подобную проблему наглядно вы можете на нашем фото ниже:

В этом случае, вам необходимо будет установить подрозетник и закрепить выключатель в бетонной стене. Если розетка вырвалась из гипсокартона вместе с куском гипса, тогда это может произойти из-за того, что для крепления подрозетника в гипсокартон вы использовали инструкцию по креплению розетки в бетон. На фото ниже, вы сможете заметить, как правильно закрепить розетку или выключатель в гипсокартоне.

Чтобы в дальнейшем розетка не выпадала мы рекомендуем приклеить кусок гипсокартонного листа, который отпал на место. Сделать это можно с помощью алебастра. При необходимости его также можно дополнительно закрепить. Для этого можно использовать саморезы.

Существует также и альтернативный вариант, который предполагает в себе использование газеты. Вам необходимо заполнить пустоту газетой, а потом закрепить ее алебастром. После этого вы можете вдавить монтажную коробку, чтобы она стала на уровень гипсокартонного листа. Теперь уберите лишний раствор и подождите пока конструкция застынет.

Как избежать проблемы?

На данный момент основной причиной, по которой розетка разболталась и выпадает из стены считается неправильная эксплуатация изделия. В большинстве случаев многие люди просто берутся за шнур и выдергивают его из розетки, а этого делать нельзя. Вместе со шнуром вы просто можете выдернуть корпус вашего устройства. Также через определенный период времени постарайтесь просто делать ревизию электропроводки в своем доме. Благодаря этому в дальнейшем вы сможете избежать выпадения розетки или выключателя.

Если в этих проблемах нет той, которая произошла у вас, тогда описать ее вы можете в наших комментариях. Надеемся, что эта информация действительно была полезной и теперь вы точно знаете, почему розетка выпадает из стены.

Как закрепить провода силового кабеля на стене — все способы

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

  • тонкие, мягкие;
  • плотные;
  • твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

  • оцинкованной стали;
  • пластика;
  • алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

  • магистральные;
  • парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Читать еще:  Нужна ли розетка для саундбара

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Как безопасно закрепить розетку, чтобы она не выпадала из стены

В процессе электромонтажных работ важно правильно прикрепить розетку. Если процесс будет некачественно произведён, специзделие может выпасть из стены, что приводит впоследствии к множеству проблем. Расскажем об этом более подробно.

Осуществляя электроработы, необходимо соблюдать осторожность. При несоблюдении правил техники безопасности может произойти замыкание электрической сети, человек получает не совместимые с жизнью травмы, получив удар током. Если сразу не отключить рубильник, возникает в помещении возгорание.

  • Возможность ошибиться на разных этапах
  • Процесс
  • Видео: Как установить и подключить розетку своими руками

Возможность ошибиться на разных этапах

Проблемы с выпаданием розетки из стены могут возникнуть по ряду причин:

  1. Высверленное отверстие превосходит диаметр подрозетника. Чтобы устранить проблему, нужно между элементами натолкать замазку или цемент. Смесь следует распределить равномерно. Если вещество находится не в нужном количестве, произойдёт выпадение конструкции.
  2. Покрытие замазкой внутренней поверхности отверстия. Выпадает подрозетное устройство при некачественном растворе, способном быстро раскрошиться.
  3. При некачественном монтаже внутреннего механизма наблюдается быстрое разбалтывание конструкции с последующим вываливанием её наружу.
  4. Если наружная часть розетки установлена глубже, чем нужно, наблюдается сдвижение крепежей внутренней части устройства. С течением времени конструкция выпадает из гнезда.

Процесс

Работы по закреплению розетки ведутся следующим образом:

  1. После отключения рубильника следует разобрать розетку и достать внутренности механизма из посадочного места.
  2. На следующем этапе необходимо осуществить отключение механизма розетки от электрической проводки. Взяв подрозетник, необходимо примерить, подойдёт устройство к отверстию или нет. Если подрозетник выпирает из отверстия, следует отрезать на четверть заднюю часть от устройства, после чего тщательно смонтировать с системой. Приспособление может быть старым. Если его извлекли из стены аккуратно, не разбив, разрешается вторичное использование приспособления.
  3. Вмазывание подрозетника смесью на основе гипсовой смеси в виде простого алебастра. Сначала равномерно наносится вещество по поверхности отверстия, затем устанавливается подготовленный подрозетник. Излишнее количество гипсовой массы необходимо убрать влажной губкой.
  4. После схватывания смеси проводится подключение механизма к электропроводке и установка в монтажную коробку.

Заканчивается процесс одеванием рамки и лицевой панели. Если установить конструкцию должным образом, прослужит она длительное время.

Видео: Как установить и подключить розетку своими руками
