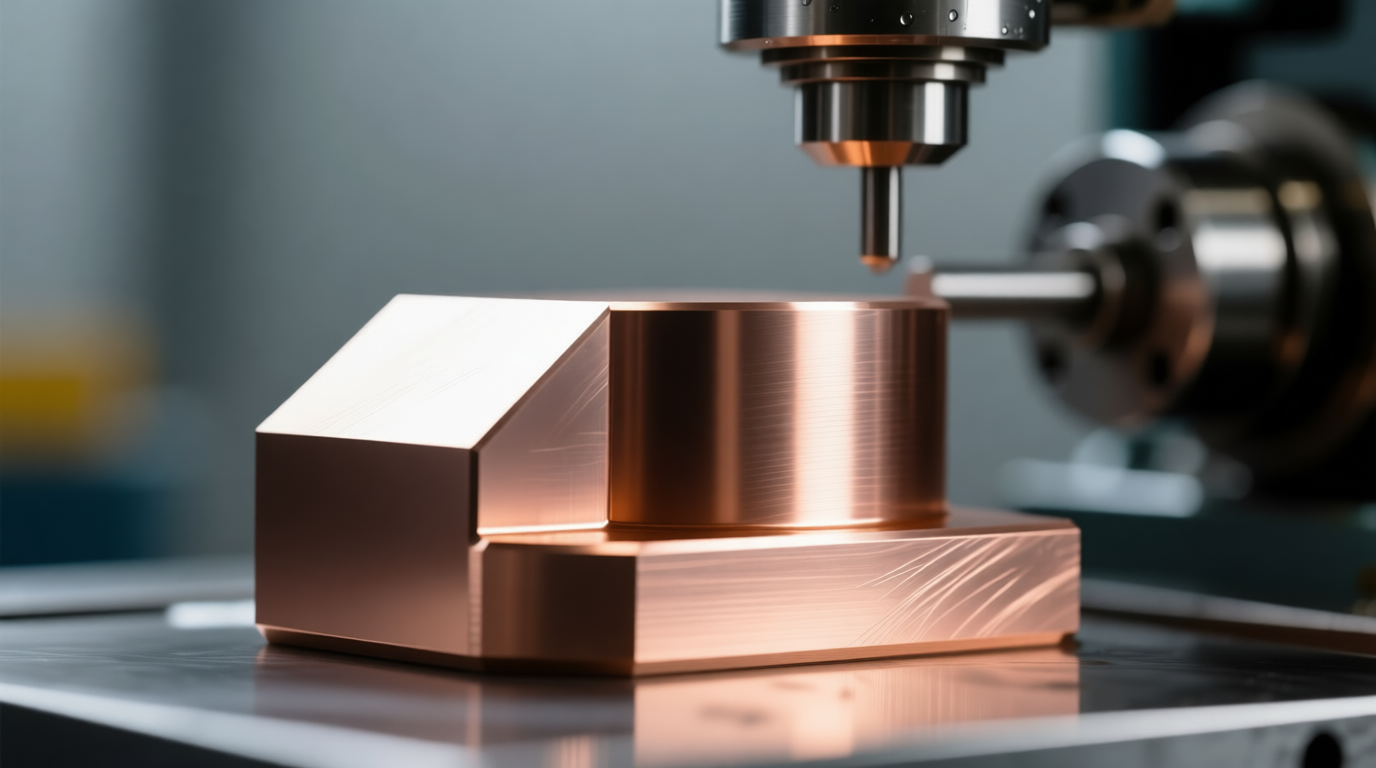

Фрезеровка меди представляет особые трудности из-за высокой пластичности и адгезионных свойств этого материала. Достижение качественной поверхности требует специального подхода к выбору инструмента, режимов резания и организации технологического процесса.
Причины налипания меди на инструмент
Физические основы проблемы
- Высокая пластичность:
- Относительное удлинение при разрыве 40-50%
- Склонность к образованию длинной сливной стружки
- Низкий модуль упругости (110-130 ГПа)
- Адгезионные свойства:
- Химическое сродство с материалами инструмента
- Образование холодных сварных соединений в зоне резания
- Высокая поверхностная энергия меди
Термические аспекты
- Теплопроводность:
- Высокая теплопроводность (401 Вт/м·К)
- Быстрый отвод тепла от зоны резания к заготовке
- Локальный перегрев режущих кромок
- Температурные эффекты:
- Размягчение меди при нагреве выше 200°C
- Снижение прочности с повышением температуры
- Усиление адгезии при термическом воздействии
Стратегии предотвращения налипания
1. Выбор и подготовка инструмента
Материалы инструмента
- Твердые сплавы:
- Марки с мелкозернистой структурой (K10-K20)
- Специальные сплавы с добавлением TaC и NbC
- Микрогранные твердые сплавы для чистовой обработки
- Антиадгезионные покрытия:
- DLC (алмазоподобное покрытие) — наименьший коэффициент трения
- CrN (нитрид хрома) — химическая инертность к меди
- TiN (нитрид титана) — снижение сил резания
- Полированные беспокрытийные варианты для некоторых операций
2. Геометрия режущего инструмента
| Параметр геометрии | Рекомендуемое значение | Обоснование |
|---|---|---|
| Передний угол | 15-25° | Снижение усилий резания, улучшение схода стружки |
| Задний угол | 10-15° | Минимизация трения по задней поверхности |
| Угол наклона спирали | 35-45° | Эффективный подъем стружки из зоны резания |
| Радиус при вершине | Максимально возможный | Улучшение теплоотвода, увеличение стойкости |
3. Оптимизация режимов резания
Скоростные параметры
- Скорость резания:
- Черновая обработка: 150-250 м/мин
- Чистовая обработка: 300-500 м/мин
- Высокоскоростная обработка: до 800 м/мин
- Критическая скорость:
- Избегание диапазона 80-120 м/мин (зона максимальной адгезии)
- Использование высоких скоростей для уменьшения сил резания
Системы охлаждения и смазки
Эффективные методы для меди
- Высоконапорные системы (70-120 бар):
- Принудительное удаление стружки из зоны резания
- Предотвращение повторного врезания стружки
- Охлаждение инструмента и заготовки
- Специализированные СОЖ:
- Смазочно-охлаждающие жидкости с противозадирными присадками
- Составы с повышенной смазывающей способностью
- Специальные добавки для снижения адгезии
Системы MQL (минимального количества смазки)
- Преимущества для меди:
- Точечная подача смазки в зону резания
- Снижение трения без переохлаждения
- Экономия расходных материалов
Технологические приемы для чистой поверхности
1. Стратегии обработки
Трохоидальное фрезерование
- Принцип действия:
- Постоянная нагрузка на инструмент
- Равномерный тепловой режим
- Эффективный отвод стружки
- Преимущества для меди:
- Снижение вероятности налипания
- Улучшение качества поверхности
- Увеличение стойкости инструмента
2. Контроль вибраций
Методы стабилизации процесса
- Пассивное демпфирование:
- Демпфирующие оправки и держатели инструмента
- Виброизолирующие основания
- Балансировка инструментальной системы
- Активные системы:
- Системы активного гашения вибраций
- Адаптивное управление подачей
Практические рекомендации
Оптимальные параметры обработки
| Операция | Скорость резания, м/мин | Подача на зуб, мм | Глубина резания, мм | СОЖ |
|---|---|---|---|---|
| Черновая обработка | 180-250 | 0.10-0.20 | 3-6 | Эмульсия 8-10% |
| Получистовая | 250-350 | 0.06-0.12 | 1-3 | Эмульсия 6-8% |
| Чистовая | 350-500 | 0.03-0.08 | 0.2-1.0 | MQL или эмульсия 4-6% |
Решение специфических проблем
- Налипание на режущие кромки:
- Увеличить скорость резания на 20-30%
- Проверить остроту инструмента
- Увеличить подачу на зуб
- Низкое качество поверхности:
- Убедиться в достаточном охлаждении
- Проверить отсутствие вибраций
- Оптимизировать траекторию инструмента
Инновационные методы
Современные технологии фрезеровки меди постоянно развиваются, предлагая новые подходы к решению традиционных проблем. Инновационные методы позволяют значительно повысить эффективность обработки, качество поверхности и стойкость инструмента.
1. Ультразвуковая обработка (Ultrasonic Assisted Machining)
Принцип действия и физические основы
- Кинематика процесса:
- Наложение высокочастотных колебаний (20-40 кГц) на движение инструмента
- Амплитуда колебаний 5-20 мкм
- Прерывистый контакт инструмента с материалом
- Физические эффекты:
- Снижение эффективного коэффициента трения на 40-60%
- Акустическая мягкость материала в зоне резания
- Микроударное воздействие на структуру материала
Техническая реализация
- Ультразвуковые головки:
- Пьезоэлектрические или магнитострикционные преобразователи
- Концентраторы колебаний (бусты)
- Системы согласования импеданса
- Системы управления:
- Генераторы ультразвуковых колебаний с цифровым управлением
- Системы автоматической подстройки резонансной частоты
- Мониторинг амплитуды колебаний в реальном времени
Преимущества для обработки меди
- Снижение сил резания:
- Уменьшение тангенциальной силы на 30-50%
- Снижение радиальной силы на 40-60%
- Уменьшение осевой силы на 25-40%
- Улучшение качества поверхности:
- Достижение шероховатости Ra 0.1-0.4 мкм
- Снижение волнистости поверхности
- Уменьшение глубины деформированного слоя
2. Криогенная обработка (Cryogenic Machining)
Технологические аспекты
- Системы подачи хладагента:
- Жидкий азот (температура -196°C)
- Углекислый газ (температура -78°C)
- Специализированные криогенные системы
- Стратегии охлаждения:
- Внешнее охлаждение инструмента
- Подача через инструмент (internal cooling)
- Комбинированные системы охлаждения
Физические механизмы
- Изменение свойств меди:
- Повышение предела текучести на 15-25%
- Увеличение твердости на 10-20%
- Снижение пластичности при криогенных температурах
- Термические эффекты:
- Локальное охрупчивание материала в зоне резания
- Снижение адгезионной активности
- Уменьшение зоны термического влияния
3. Лазер-ассистированная обработка (Laser Assisted Machining)
Принцип технологии
- Синхронизация процессов:
- Локальный нагрев материала перед режущей кромкой
- Контроль температуры в зоне предварительного нагрева
- Синхронизация движения лазерного пятна и инструмента
- Параметры лазерного воздействия:
- Мощность лазера: 100-1000 Вт
- Диаметр пятна: 0.5-2.0 мм
- Температура предварительного нагрева: 200-400°C
Преимущества метода
- Снижение усилий резания:
- Уменьшение сил резания на 40-70%
- Возможность обработки твердых медных сплавов
- Увеличение допустимой глубины резания
4. Электромагнитная обработка (Electromagnetic Assisted Machining)
Физические основы
- Электромагнитные эффекты:
- Воздействие импульсных магнитных полей на зону резания
- Индукционный нагрев контролируемых зон
- Электропластический эффект в меди
- Параметры системы:
- Индукторы специальной конструкции
- Генераторы импульсных магнитных полей
- Системы позиционирования электромагнитных элементов
5. Гибридные технологии
Комбинированные методы
- Ультразвуковая + криогенная обработка:
- Синергетический эффект снижения сил резания
- Компенсация тепловыделения от ультразвуковых колебаний
- Максимальное снижение адгезии
- Лазерная + MQL обработка:
- Предварительный нагрев + минимальное смазывание
- Оптимизация энергозатрат
- Экологическая безопасность
6. Адаптивные системы управления
Интеллектуальные технологии
- Системы мониторинга в реальном времени:
- Акустическая эмиссия для контроля процесса резания
- Инфракрасная термография для температурного контроля
- Датчики силы резания с обратной связью
- Адаптивные алгоритмы:
- Нейросетевые системы управления
- Нечеткая логика для оптимизации параметров
- Самообучающиеся системы
Сравнительная таблица инновационных методов
| Метод | Снижение сил резания | Улучшение качества поверхности | Увеличение стойкости инструмента | Стоимость внедрения |
|---|---|---|---|---|
| Ультразвуковая обработка | 30-50% | Ra 0.1-0.4 мкм | 2-3 раза | Высокая |
| Криогенная обработка | 20-40% | Ra 0.2-0.5 мкм | 3-5 раз | Средняя |
| Лазер-ассистированная | 40-70% | Ra 0.3-0.6 мкм | 2-4 раза | Очень высокая |
| Гибридные методы | 50-80% | Ra 0.1-0.3 мкм | 4-6 раз | Экстремальная |
Перспективные направления развития
Нанотехнологические подходы
- Наноструктурированные покрытия:
- Многослойные нанокомпозитные покрытия
- Углеродные нанотрубки в составе покрытий
- Наноалмазные покрытия для инструмента
- Интеллектуальные материалы:
- Самозатачивающиеся режущие кромки
- Материалы с памятью формы для инструмента
- Адаптивные покрытия, меняющие свойства в процессе работы
Достижение чистой поверхности при фрезеровке меди требует комплексного подхода, учитывающего особенности этого пластичного материала. Ключевыми факторами успеха являются правильный выбор инструмента с антиадгезионными покрытиями, оптимизация режимов резания с использованием высоких скоростей, эффективное охлаждение и применение современных технологических стратегий. Соблюдение этих принципов позволяет минимизировать налипание и получить поверхность высокого качества.
